用矢量网络分析仪测试线缆长度和故障点

　　日常在通信系统中遇到许多问题可能是由系统中某个器件故障导致的，而线路老化、腐蚀等是造成传输故障的主要原因，使用故障点诊断测试，即DTF测试，可以提前发现线路问题，也同时可以诊断线路故障点，现在我们来简单介绍下DTF测试原理

　　DTF是故障定位的意思，是一种用于天线传输线路服务维护、线路性能验证以及故障分析的工具，DTF其实是与回波损耗存在一定的对应关系，回波损耗是指传输信号没有完全被终端负载吸收，被反射回来的一部分能量，DTF则是在传输过程中每点的回波损耗值。

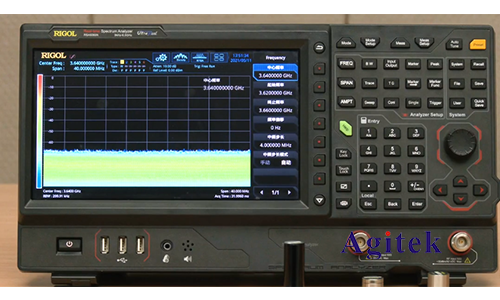

　　下面，我们使用RIGOL RSA5065N频谱仪测试线缆为大家演示DTF功能。首先点击MODE，进入模式选择界面，我们选择VNA矢量网络分析仪功能，点击meas进入测试选项，选择DTF功能，接下来进行校准操作，选择校准套件，我们本次使用的是RIGOL CK106A校准套件。点击返回，确认本次测试线缆的速度因子。本次测试线缆的速度因子为0.78，下面使用校准件进行校准

　　首先进行开路校准，将校准件与RSA5065N的测量端口连接，点击校准。校准过程中请勿与校准件接触，确保校准的准确性。显示完成，取下开路校准件，连接短路校准件，点击校准。最后进行负载校准，点击完成，即可完成校准。此时，屏幕的左上角为此时的测量长度，现在为0厘米。连接测试线缆，点击峰值搜索，此时，屏幕左上角为此时的测试线缆长度。现在我们来模拟长传输线内，内部有损坏的情况，将两根传输线连接在一起，点击Peak,此时我们可以看到，由于传输总长度为2.48米，点击左峰值为1.31米，说明在1.31米处出现故障，即连接点处。

　　我们来模拟长传输线内，内部有损坏的情况，将两根传输线连接在一起，点击Peak,此时我们可以看到，由于传输总长度为2.48米，点击左峰值为1.31米，说明在1.31米处出现故障，即连接点处。

       以上就是用矢量网络分析仪测试线缆长度和故障点的相关介绍，如您使用中还有其他问题，欢迎登陆安泰测试**。
