入门级示波器综合分析

       入门级示波器并不单指它的价格低，而是它的用武之地偏向于基础应用。通常意义上，基础应用是测量低频率、低速信号、以及基本的时间幅度项目测量。本文着重对比基础款示波器各自的特色以及优势，以便能帮助工程师在实际应用中，选择更合适的工具，较大效能的发挥效用。

长存储基础示波器TBS1000B

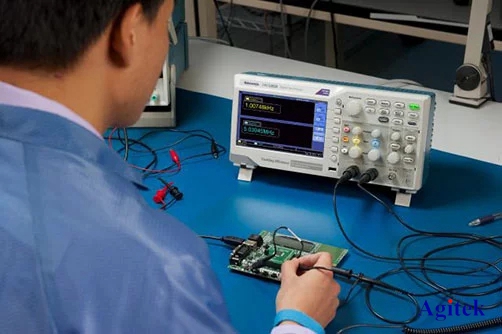

       泰克示波器TBS1000B是目前基础应用测量领域应用广泛的产品了。前面板上的 USB 主控端口可以把仪器设置、截图和波形数据保存到 U 盘上。 这个端口还支持内置数据记录功能，可以设置示波器，把24 小时的用户指定触发波形保存到 USB设备。

        除此之外，还可以选择“Infinite”选项，连续监测波形。 在无穷大模式下，可以把触发的波形保存到外部 USB 存储设备上，没有时间长度限制，直到存储设备装满。 示波器将引导您插入另一个 USB 存储设备，继续保存波形。

“高”采样带宽比示波器

       入门级示波器的采样率一般和带宽是相关的，带宽越高采样率越大。纵观多家品牌的基础款示波器，50MHz/70MHz大多配1GSa/s采样率，而以100MHz带宽为例，配2GSa/s采样率为多见。

采样带宽比很关键，尤其是测长时间波形实际采样率下降时，有些示波器就捉襟见肘了，比如测一些总线信号时基档位到10s/div 甚至20s/div，实际采样率可能就是250kSa/s，根据奈奎斯特采样定理，此时被测信号的频率就不能大于125kHz了。

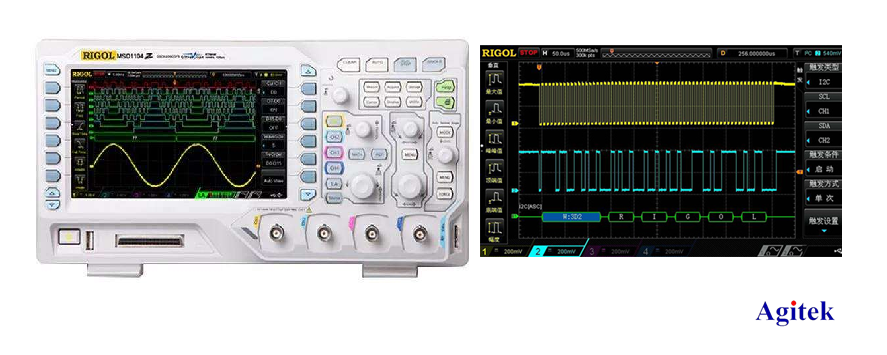

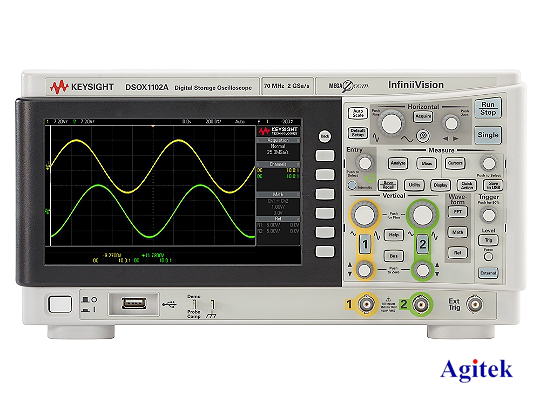

        InfiniiVision 1000 X 系列示波器，2GSa/s采样率，波形捕获率到50000wfm/s，普源精电（Rigol） DS1000Z系列也能到30000wfm/s，牢牢占据第二位。

        DS1104Z，值得一提的是它不仅采样率2G，存储深度也能做到24Mpts，有利于长时间波形采集。

带逻辑分析仪的基础示波器

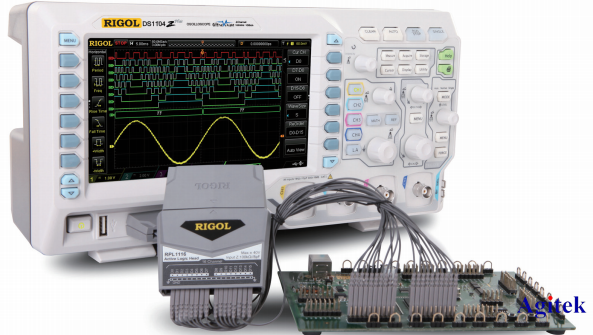

       带逻辑分析仪的示波器一般命名为MSO，基础款带MSO的比如泰克的MSO2000B、普源的DS1000Z Plus+ MSO 升级选件、是德MSOX2000A。

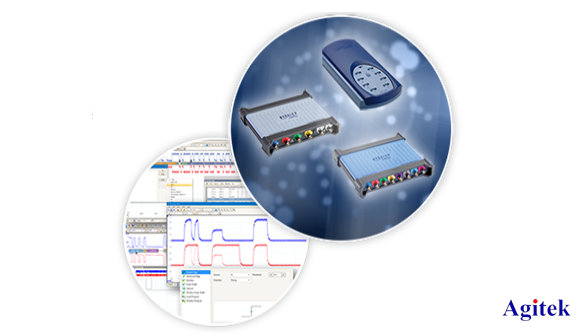

小型数采--USB模块示波器

       基于PC的数字示波器提供传统测试设备所提供的所有功能(数字存储示波器,频谱分析,仪表和数据记录器),体积小、数据通过电脑处理，丰富了后处理的手段，便于系统集成。在模数转换的场景中完全可以当一台高带宽数据采集系统来用。

手持浮地示波器

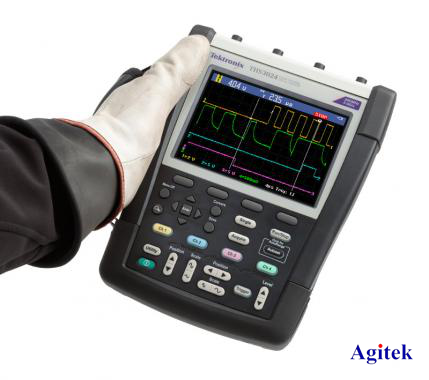

       得益于电池供电的优势，一些入门级示波器具备浮地信号测量功能。市面上能够浮地测量的示波器可选的也不多，中端的有普源DS6000带电池款，带宽能到1GHz，其他都需要通过隔离变压器实现示波器浮地；而基础款的浮地示波器有泰克TPS2000、THS3000，还有是德U1600 系列手持式示波器。

       入门级示波器特色功能有限，但是的确在不同应用场景发挥了独特的作用。由于其技术门槛低、简单、价格低，在选择时更应注重产品的质量。资深的品牌，比如泰克、是德、普源精电等品牌厂家注重品控的质量，一台基础的设备可以使用10-20年，而随着技术不断成熟，软件不断发展，示波器操作反应快，数据传输快，都是新的市场环境提出的新要求。产品的迭代更新，产业链的一起发力，中国制造形成的工业优势也将越发明显，更好的降低生产过程中的成本。
