是德示波器的数据采集

　　示波器是电子工程师的眼睛。在电子产品的研发、生产和维护的整个电子产品周期中，示波器是不可或缺的。

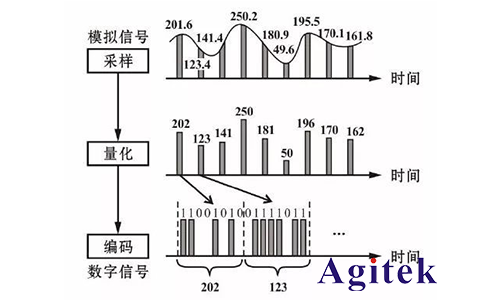

　　示波器的ADC模块负责将示波器前端放大器输入的模拟电信号转换为数字信号，并将其交给后台进行处理。它不仅是示波器主要指标的决定性组成部分。以下是转换过程的详细介绍。模拟电压信号通过采样、维护、量化和编码转换为数字信号

　　采样：在一定时间间隔内提取信号大小的操作称为采样，其值为样本值。提取信号大小的时间间隔越短，信号重现越正确。由于缩短时间间隔会增加数据量，因此应选择合适的采样频率。

　　定量：采样后的信号范围仍然是连续值（模拟量）。此时，可以在振幅方向上划分一定的间隔，以确定样本值属于哪个范围，并将记录在其范围内的值分配给样本值。如上图所示，该范围分为0~0.5、0.5~1.5、1.5~2.5，再用0、1、2...代表每个区间，按四舍五入处理小数点后面的值。比如201.6属于201.5~202.5，赋值202；123.4属于122.5~123.5，则赋值123。

　　编码：将量化信号转换为二进制数，即用0和1代码组合表示的处理过程称为代码，“1”表示脉冲，“0”表示无脉冲。因此，模拟值最终将用2n次的二进制值表示。二进制值的n表示ADC模块的位数，即数据量化过程中振幅值的刻度数。例如，6位ADC，64级和8位ADC，256级。位数越高，ADC数据采样精度越高，对ADC模块的要求越高。

　　除示波器外，数模转换模块认为，万用表、数据采集卡、逻辑分析仪、电源分析仪等多种常用仪器的上叶是常见的组成部分。在这些设备中，有些设备需要多个通道，多通道数据采集方法可分为异步和同步。

　　异步采集：ADC模块由两个或两个以上采集通道的设备共用，每个通道的信号由ADC模块交替采样。

　　同步采集：设备的多个数据采集通道，每个模拟量输入通道都配备了单独的AD转换芯片，因此每个通道都可以独立采集。

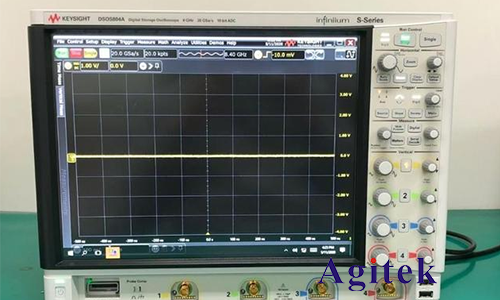

　　以是德MSOS804A示波器为例，示波器有4个通道，8GHz带宽，20GSa/s采样率。是德MSOS804A示波器有4个ADC模块，最大采样率为10GSa/s，其中通道1和通道2的ADC模块形成ADC模块组。当单独使用1个通道或2个通道时，是德示波器的带宽可达8GHz，最大采样率可达20GSa/ss。当1、2通道一起使用时，本通道中的ADC模块只能使用，因此示波器的带宽仅为4GHz，最大采样率为10GSa/s。3/4通道也是如此。

　　综上所述，如果客户在使用示波器的过程中使用两个通道，建议使用2个通道，建议各户使用1、3或者2、4通道提高测试结果的准确性。
