示波器 、频谱仪和网络分析仪的区别？

　　示波器:对于如今的模拟和数字电路来说，示波器是进行电压和定时测量的重要工具。示波器这一测量工具也是在各个电路实验中用来测试和验证实验作业及设计的最常用仪器。什么是示波器？示波器是一种电子测量仪器，可以在无干扰的情况下监控输入信号，随后以图形方式采用简单的电压与时间格式显示这些信号。请注意，所有的数字实时示波器基本上只有DSO和MSO之分。其它的叫法都是在这两种示波器的基础上增加某些功能而已。今天的DSO和MSO可以捕获并显示重复信号或单冲信号，它们通常包括一系列自动测量和分析功能。下图是数字示波器体系结构图。

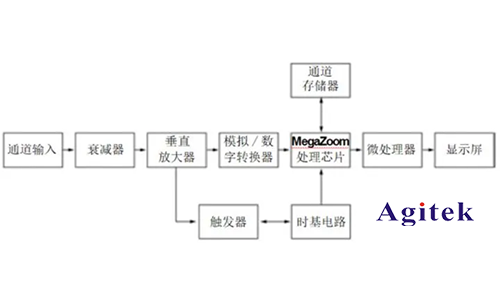

　　数字示波器体系结构图

　　频谱分析仪：频谱仪主要测量仪器的整个频率范围内输入信号幅度随频率进行变化的情况。其最主要的用途是测量已知和未知信号的频谱功率。参加下图：典型频谱分析仪的结构框图

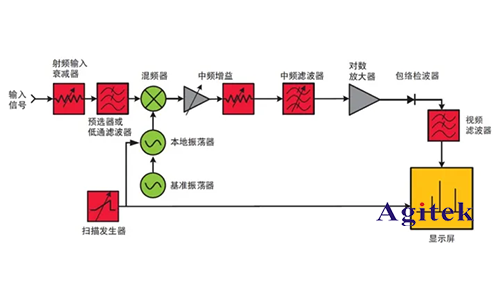

　　典型频谱分析仪的结构框图

　　矢量信号分析仪：测量在仪器的中频带宽内输入信号在单一频率上的幅度和相位。其最主要的用途是对已知信号进行通道内测量，例如误差矢量幅度、码域功率和频谱平坦度。

　　信号分析仪：同时执行频谱分析仪和矢量信号分析仪的功能。“信号分析仪”通常是指具有以下特征的仪器：采用频谱分析仪架构和全数字中频（IF）区段，以复杂矢量方式处理信号，实现数字调制分析与时间捕获等多域操作。

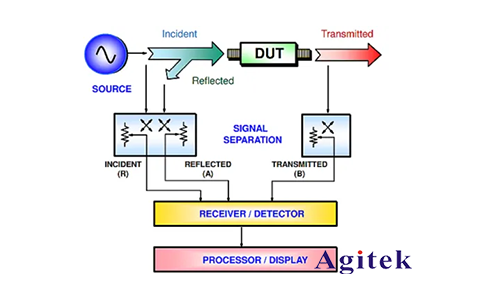

　　网络分析仪：可用于表征射频（RF）器件。尽管最初只是测量S参数，但为了优于被测器件，现在的网络分析仪已经高度集成，并且非常先进。射频电路需要独特的测试方法。在高频内很难直接测量电压和电流，因此在测量高频器件时，必须通过它们对射频信号的响应情况来对其进行表征。网络分析仪可将已知信号发送到器件、然后对输入信号和输出信号进行定比测量，以此来实现对器件的表征。大多数网络分析仪都是矢量网络分析仪——可以同时测量幅度和相位。矢量网络分析仪是用途极广的一类仪器，它们可以表征S参数、匹配复数阻抗、以及进行时域测量等。这个测量示例的高级框图显示，有一个正向发送的信号通过被测器件的输入端到达了输出端。从器件的输入端到输出端的测量被称为正向测量。网络分析仪的接收端可以测量入射、反射和传输的信号，以便计算正向S参数。
