常见的数字示波器探头应用问题

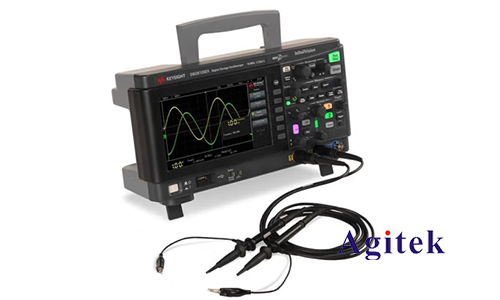

　　数字示波器探头很简单，其实很重要。以下是应用示波器探头的一点工作经验，供大家参考。

　　一开始是网络带宽，通常在探头上注明有多少MHz。如果探头的网络带宽不足，示波器的网络带宽再高也没用，瓶颈效应。

　　这意味着探头的阻抗匹配。探头在应用前应调整其阻抗匹配的一部分。一般来说，在探头附近的示波器一端有一个可调电容器，一些探头在探头一端也有可调电容器。它们用于调整数字示波器探头的阻抗匹配。如果特性阻抗不匹配，则准确测量的波形将变形。调整数字示波器探头的阻抗匹配方法。

　　以下：首先在GND上输入示波器，然后调整Y轴偏移旋钮，使扫描线出现在示波器的中间。检查此时的扫描线是否标准（即是否与示波器标准中心线重叠）。如果没有，则必须调整标准平衡旋钮（一般模拟示波器有此调整端子，必须用螺钉起子插入小圆孔进行调整。大数字示波器不需要调整）。

　　然后，选择数字示波器的输入并输入直流电莲藕，将示波器探头连接到示波器的检测数据信号输出端（一般示波器包含该输出端子，一般为1KHz波形数据信号），然后调整扫描时间旋钮，使波形在两个周期内上下显示信息。调整Y轴增益旋钮，使波形峰-最高值在1/2显示屏总宽度上下。然后观察波形的上下两侧，看看它是否标准。如果出现过度冲洗和倾斜，则表明探头上的配对电容器必须进行调整。用小螺钉起子调整，直到左右波形处于标准水平，无过度冲洗。当然，由于数字示波器探头质量问题，实际效果不会完全调整。此时，直流稳压电源只能调整到**实际效果。

　　另外，数字示波器上还有一个选择测量范围的小开关：X10和X1。在选择X1档时，数据信号未经衰减系数进入数字示波器。在选择X10档时，数据信号从衰减系数到1/10再到数字示波器。因此，当应用示波器的X10档时，应将示波器上的读数扩展10倍（一些数字示波器可以在数字示波器端选择X10档，以配合探头应用，以便在示波器端设置为X10档后立即读数）。当我们需要准确测量较高的工作电压时，我们可以使用探头的X10齿轮来将较高的工作电压衰减系数进入示波器。此外，X10档的输入阻抗远高于X1档。因此，在检测驱动器工作能力差的数据信号波型时，将探头打入X10档可以更准确地测量。但需要注意的是，当数据信号的工作电压不是很确定时，也应先添加X10档进行测量，确定工作电压不是太高，然后使用适当的测量范围档进行准确测量。培养这种习惯是非常必要的。否则，如果有一天数字示波器因此被破坏，你会后悔的。
