频谱仪概率密度谱

　　由于无线电频谱资源的有限及不可再生，而用户数量及无线电应用的急剧增加，当前的RF频谱正在变得越来越拥挤，越来越繁忙。如何更加高效地利用有限的RF频谱资源，是当前无线电从业者所要面临的首要问题。同时，产品设计及测试难度也因此加剧。工程师们不仅要保证自己的产品符合相关法规的规范，还需要时刻注意其他RF干扰源对自身产品的影响。如何捕获到这些偶发的RF干扰源，并全面地了解信号频率、功率、概率、时间等多维度信息，是当前RF工程师面临的重要挑战。

　　相对于传统射频接收机或频谱分析仪,实时频谱分析仪为无线电监测和频谱管理应用提供了许多卓越的功能。利用实时频谱分析仪的实时分析特性，能够快速可靠的捕获到瞬变的、突发的、难以捉摸的复杂信号；可是，光捕获到还不够，如何呈现出信号的细节及特征呢？这就需要用到实时频谱分析模式下的概率密度谱显示功能，也是我们常说的余辉显示。

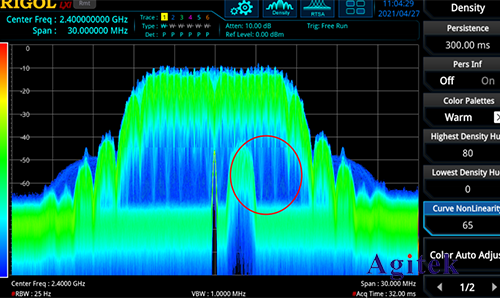

　　图1.概率密度谱示意图

　　概率密度是指在一个采集间隔内，一个频率和幅度点出现的次数，通常也叫余辉图。用X轴代表频率，Y轴代表幅度，Z轴代表出现的次数，T轴代表时间；通过用颜色表示Z轴、用亮度表示T轴时间的方式，实现在一个二维的界面显示四维的数据。如图1所示，在密度谱视图中，同时还会显示一条白色的迹线。这条迹线显示最近一次采样间隔的实时频谱。当用正峰值、负峰值或平均检波时，白色迹线从采样间隔内所有数据获取检波数据；当用抽样检波时，采用最后一个FFT计算结果。为了显示在更长时间范围内的信号状况，可以将多幅概率密度图在显示屏上显示，最新的概率密度图用最大亮度显示，距离当前时间越久，概率密度图亮度越低

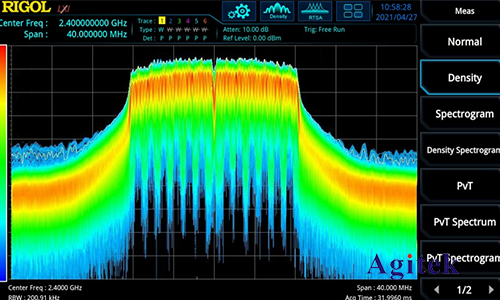

　　发现隐藏的信号

　　概率密度谱用来检测很难发现的瞬时信号，或查找隐藏在其他信号频谱下面的时变小能量信号是非常有效的。

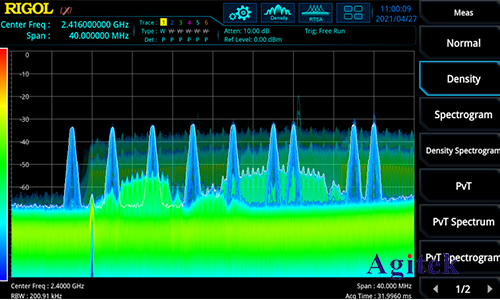

　　分辨同频信号
