泰克tbs示波器纹波测试方法

　　当测试电源输出时，要确保电源输出的直流电平稳定，没有太大的涟漪或纹波。使用示波器进行纹波测试是一种常见的方法，特别是使用泰克TBS系列示波器，下面将介绍一种基本的纹波测试方法。

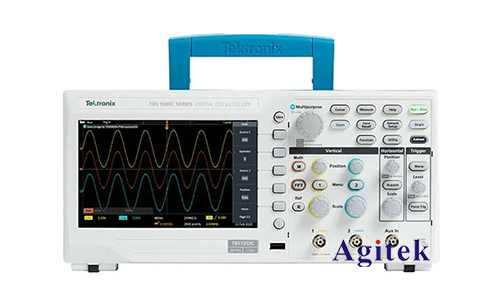

　　泰克TBS示波器纹波测试方法

　　材料和设备：

　　-泰克TBS系列示波器

　　-待测试的电源或电路板

　　-适当的探头

　　-接地线（如果需要）

　　步骤：

　　1.连接示波器：

　　将待测试的电源或电路板与示波器连接。确保电源关闭并断开连接的部分暴露以进行测试。示波器探头的地线应连接到电路板的地端，而信号线连接到待测电源的输出端。

　　2.设置示波器：

　　-打开示波器，进入菜单或设置界面。

　　-选择适当的垂直和水平缩放以确保波形在示波器屏幕上清晰可见。

　　-确定时间基准和触发设置，以便捕获整个周期的纹波波形。

　　3.调整触发和垂直设置：

　　-设置示波器触发模式为“自动”或“单次”，以便捕获所需的纹波波形。

　　-调整垂直放大倍数，使纹波波形占据示波器屏幕的大部分空间，确保可以清楚地观察纹波的幅度和频率。

　　4.获取纹波波形：

　　-开启电源，让待测电源运行一段时间以达到稳定状态。

　　-观察示波器屏幕上的波形，检查是否有纹波出现。纹波波形通常表现为交替的正半周和负半周，代表电源输出的纹波变化。

　　5.分析和测量：

　　-使用示波器的测量功能，测量纹波的幅度和周期。

　　-对纹波进行进一步分析，查看纹波是否在规定的范围内。通常，纹波应该在特定标准内，以确保电源输出的稳定性。

　　6.记录和报告：

　　-记录纹波的测量数值、波形截图和任何其他重要细节。

　　-如果纹波超出规定范围或有任何异常，及时报告并采取必要的措施修复或调整电路。

　　这种基本的纹波测试方法可以帮助检测电源输出中的纹波情况，并且利用泰克TBS系列示波器的功能进行清晰的观察和测量，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
