泰克示波器电压峰峰值测量方法

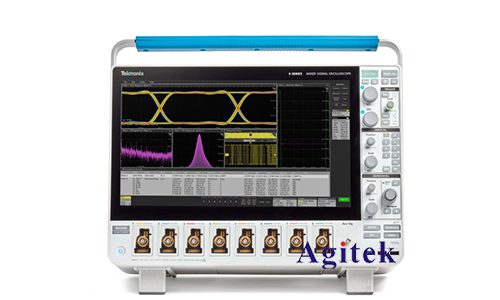

　　泰克示波器（Tektronix Oscilloscope）是一种广泛应用于电子测量和调试的仪器，它能够捕捉和显示电压随时间变化的波形。在电路设计、故障诊断以及信号分析中，经常需要测量信号的峰峰值，以评估电压的变化范围和信号质量。本文将介绍如何使用泰克示波器进行电压峰峰值的测量。

　　首先，让我们了解一下电压的峰峰值是什么。在一个周期的电压波形中，峰峰值表示波形峰值和谷值之间的差异，即波形的最大幅度和最小幅度之间的距离。在示波器上，峰峰值通常用垂直标尺的差值来表示。

　　下面是使用泰克示波器进行电压峰峰值测量的步骤：

　　1.连接电源和信号源：首先，将泰克示波器连接到待测信号的电源和信号源。确保信号源的输出范围在示波器的测量范围内。

　　2.调整示波器控制：打开示波器并调整垂直和水平控制以适当地显示待测信号的波形。根据信号的幅度和频率选择合适的垂直和水平缩放。

　　3.设置触发：设置触发以稳定显示波形。可以选择边沿触发或者脉冲触发，以确保波形在屏幕上稳定显示。

　　4.测量峰峰值：在示波器屏幕上测量波形的峰峰值。通过调整垂直标尺的位置和缩放，使波形的峰值和谷值清晰可见。然后，通过读取垂直标尺上的刻度值来确定波形的峰峰值。

　　5.记录结果：记录测量结果并确保标明所用示波器的型号和设置参数。这有助于后续的数据分析和比较。

　　6.校准和验证：在进行测量之前，应确保泰克示波器处于良好的校准状态，并进行必要的验证以确保测量结果的准确性。

　　7.数据分析：将测量结果与预期值进行比较，并进行必要的数据分析以评估信号质量和电路性能。

　　在进行电压峰峰值测量时，需要注意以下几点：

　　-确保示波器的带宽和垂直灵敏度足够覆盖待测信号的频率和幅度范围。

　　-避免信号源的过载，以免损坏示波器或产生不准确的测量结果。

　　-在进行高频信号测量时，考虑示波器的带宽限制，并选择合适的探头以确保准确性。

　　总之，泰克示波器是一种强大的工具，能够提供准确和可靠的电压峰峰值测量。通过正确设置和校准，可以确保测量结果的准确性，并为电子工程师和技术人员提供有价值的信息，以支持他们的工作和决策，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
