普源示波器测量电源纹波

　　在电子工程领域中，测量电源纹波是非常重要的一项任务。电源纹波是指电源输出中包含的交流成分，通常由于电源设计或电路布局不佳引起。普源示波器是一种常用的仪器，用于测量电源纹波，并为工程师提供关键的信息，以改进电源设计和性能。本文将介绍普源示波器的工作原理、测量方法以及其在电子工程中的应用。

　　1.普源示波器的工作原理

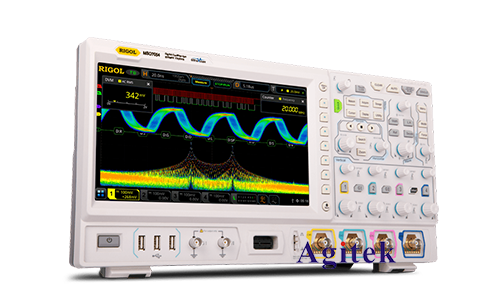

　　普源示波器是一种用于观察电压或信号波形的仪器。它通过将输入信号与内部参考信号进行比较，并在屏幕上显示波形来工作。普源示波器通常包括垂直放大器、水平放大器、触发电路和显示屏等组件。垂直放大器负责放大输入信号，水平放大器控制信号在屏幕上的水平位置，而触发电路用于确定何时开始显示信号波形。

　　2.测量电源纹波的方法

　　测量电源纹波通常需要连接示波器的探头到电源输出端，并将示波器设置为AC耦合模式。在AC耦合模式下，示波器会忽略直流分量，只显示交流成分，从而更好地观察电源纹波。然后，调节示波器的垂直放大器和水平放大器，以确保波形在屏幕上清晰可见。最后，通过调节触发电路，使波形稳定在屏幕上，以便进行准确测量。

　　3.普源示波器在电子工程中的应用

　　普源示波器在电子工程中有着广泛的应用，其中包括但不限于以下几个方面：

　　-电源设计与调试：通过测量电源纹波，工程师可以评估电源设计的质量，并调试电路以减少纹波水平，从而提高系统性能。

　　-滤波器设计：在设计滤波器时，普源示波器可以用来观察输入和输出信号，并评估滤波效果。

　　-信号分析：普源示波器可以帮助工程师分析各种信号波形，例如脉冲信号、正弦波等，从而更好地理解电路行为。

　　-故障诊断：当电子设备出现故障时，普源示波器是一种常用的工具，可以帮助工程师定位故障并进行修复。

　　综上所述，普源示波器是一种非常重要的仪器，用于测量电源纹波并在电子工程中发挥关键作用。通过正确使用普源示波器，工程师可以更好地理解电路行为，改进设计并提高系统性能，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
