泰克mdo32示波器如何测晶振波形

发布日期:2024-03-18 14:57:22         浏览数:

  泰克MDO32示波器是一种高性能的测试仪器,广泛应用于电子工程师和技术人员的工作中。在电路设计和故障排除过程中,测量晶振波形是一项非常重要的任务。本文将介绍如何使用泰克MDO32示波器来准确测量晶振波形,并提供一些实用的技巧和建议。

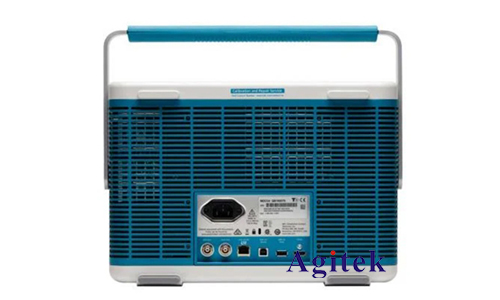

泰克mdo32示波器如何测晶振波形(图1)

  一、了解晶振波形的特点

  在测量晶振波形之前,我们首先需要了解晶振波形的特点。晶振波形通常呈现出一种稳定的正弦波形,频率和幅度都非常稳定。正常情况下,晶振波形的频率应该与其标称频率非常接近,而振幅应该在一定范围内保持稳定。如果出现频率偏移或振幅异常的情况,可能意味着晶振器件存在问题。

  二、设置示波器参数

  在开始测量之前,我们需要正确设置泰克MDO32示波器的参数。首先,选择合适的输入通道,并将示波器探头连接到晶振器件的输出引脚上。然后,选择合适的时间和电压刻度,以便在示波器屏幕上观察到清晰的波形。此外,还可以根据需要调整触发模式和触发电平,以确保波形的稳定显示。

  三、观察并分析波形

  一旦示波器参数设置完成,我们可以开始观察晶振波形了。注意,由于晶振波形频率较高,示波器的带宽限制可能会影响波形的准确性。因此,在选择示波器时,应注意其带宽要能够满足晶振波形的要求。

  在观察波形时,我们可以通过以下几个方面来判断晶振器件的工作状态:

  1.频率稳定性:观察波形的周期,并与晶振器件的标称频率进行比较。如果两者相差较大,则可能存在频率偏移的问题。

  2.振幅稳定性:观察波形的振幅,并与晶振器件的额定振幅进行比较。如果振幅明显偏离额定值,可能存在振幅异常的情况。

  3.波形形状:观察波形的整体形状,应该呈现出稳定的正弦波形。如果波形存在明显的变形或失真,可能意味着晶振器件存在问题。

  四、测量误差和校准

  在测量晶振波形时,我们需要注意测量误差的可能性,并及时进行校准。示波器的精度、探头的质量以及环境因素等因素都可能对测量结果产生影响。因此,建议定期对示波器进行校准,并在测量过程中注意消除干扰因素。

  五、实用技巧和建议

  除了上述基本步骤外,以下是一些实用的技巧和建议,可以帮助您更好地测量晶振波形:

  1.使用高质量的示波器探头,以确保信号的准确传输和测量。

  2.在测量前,检查晶振器件是否正确连接和工作正常。

  3.尽量避免干扰源,例如电源噪声和其他高频信号源,以免对测量结果产生干扰。

  4.如果发现波形不稳定或异常,可以尝试更换晶振器件或调整电路参数,以排除故障原因。

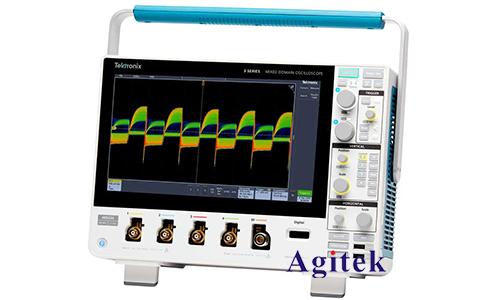

泰克mdo32示波器如何测晶振波形(图2)

  泰克MDO32示波器是一种强大的工具,可用于测量晶振波形。通过正确设置示波器参数、观察和分析波形,我们可以准确判断晶振器件的工作状态。同时,注意测量误差和校准,以及应用实用技巧和建议,可以提高测量的准确性和可靠性,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
