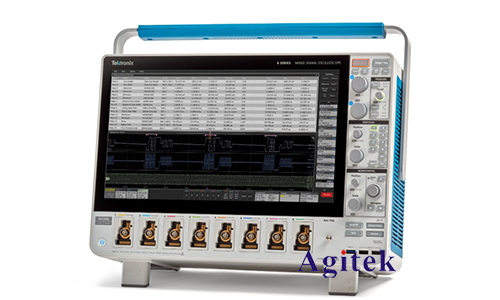

泰克混合信号示波器怎么用

　　泰克混合信号示波器（MSO）是一种功能强大的测量仪器，用于分析模拟和数字信号。其集成了示波器和逻辑分析仪的功能，使其成为电子设计、调试和故障排除的理想工具。本文将提供泰克混合信号示波器的使用指南，涵盖其主要功能、操作步骤和常见应用。

　　主要功能

　　泰克混合信号示波器具有以下主要功能：

　　模拟通道：用于测量模拟信号，如电压、电流和功率。

　　数字通道：用于测量数字信号，如逻辑电平和时序。

　　触发系统：用于捕获特定事件或信号模式。

　　时基系统：用于设置采样率和时间分辨率。

　　测量功能：用于测量信号的幅度、频率、相位和时延等参数。

　　数据记录和回放：用于捕获和存储信号数据，以便进行后续分析。

　　操作步骤

　　使用泰克混合信号示波器的一般操作步骤如下：

　　1.连接信号：将要测量的信号连接到示波器的模拟和数字通道。

　　2.设置触发条件：选择触发源和触发电平，以捕获特定的事件或信号模式。

　　3.设置时基：设置采样率和时间分辨率，以优化信号的显示和测量。

　　4.测量信号：使用示波器的测量功能，测量信号的幅度、频率、相位和时延等参数。

　　5.记录和回放数据：捕获和存储信号数据，以便进行后续分析。

　　常见应用

　　泰克混合信号示波器广泛应用于以下领域：

　　电子设计：验证电路设计，调试原型并优化性能。

　　故障排除：诊断和解决电路和系统中的故障。

　　信号分析：分析模拟和数字信号的特性，如幅度、频率和时序。

　　数据记录：捕获和存储信号数据，以便进行长期监控或离线分析。

　　教育和培训：用于示范电子原理，并为学生提供动手实践经验。

　　高级功能

　　除了基本功能外，泰克混合信号示波器还提供以下高级功能：

　　串行协议分析：解码和分析常见的串行通信协议，如I2C、SPI和CAN。

　　频谱分析：将信号转换为频域，以分析其频谱特性。

　　矢量网络分析：测量电路或系统的传输和反射特性。

　　波形发生器：生成自定义波形，用于刺激电路或系统。

　　泰克混合信号示波器是一种功能强大的测量仪器，用于分析模拟和数字信号。其集成了示波器和逻辑分析仪的功能，使其成为电子设计、调试和故障排除的理想工具。通过理解其主要功能、操作步骤和常见应用，用户可以充分利用泰克混合信号示波器的强大功能，以提高其电子设计和故障排除能力，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
