泰克MSO46示波器触发方式包括哪些

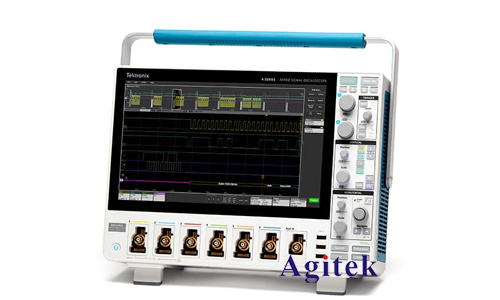

　　泰克MSO46示波器是一款功能强大的仪器，其灵活的触发功能使其能够捕捉到各种复杂信号中的关键事件，并帮助工程师深入理解和分析电子电路的行为。本文将详细介绍MSO46示波器的触发方式，并探讨其在实际应用中的优势和注意事项。

　　一、触发原理：捕捉瞬间

　　示波器触发功能的核心在于设定一个特定的事件，当信号满足设定的触发条件时，示波器才会开始采集和显示信号波形。触发功能就像一个“快门”，捕捉到瞬态信号的“决定性瞬间”，帮助工程师识别和分析信号中的关键特征。

　　二、MSO46的触发方式：多样的选择

　　MSO46示波器提供了多种触发方式，满足不同应用场景的需求。这些触发方式可以分为以下几个主要类别：

　　1.边沿触发:这是最常见的触发方式之一，通过设定信号上升沿或下降沿作为触发条件。例如，在分析数字信号时，可以设置在逻辑高电平到低电平的下降沿触发，从而观察信号的跳变时刻。

　　2.脉冲宽度触发:通过设定脉冲宽度范围作为触发条件。例如，在分析通信信号时，可以设置脉冲宽度为特定范围，以触发特定时钟信号或数据包。

　　3.斜率触发:通过设定信号斜率作为触发条件。例如，在分析高速信号时，可以使用斜率触发来捕捉信号的上升沿或下降沿的尖峰。

　　4.逻辑触发:通过设定逻辑表达式作为触发条件。例如，在分析多路信号时，可以设定一个逻辑表达式，例如"A AND B"，当信号A和信号B同时为高电平时，示波器就会触发。

　　5.视频触发:通过设定视频信号的特定特征作为触发条件。例如，在分析视频信号时，可以使用视频触发来捕捉特定图像的出现或特定视频格式的传输。

　　6.串行总线触发:针对不同类型的串行总线，例如I2C、SPI、CAN等，MSO46提供了专门的触发功能，可以根据总线的协议和数据包内容进行触发。

　　7.时序图触发:通过设定逻辑探头上的信号状态作为触发条件，方便工程师观察多个信号之间的时序关系。

　　三、触发功能应用：洞察信号本质

　　MSO46的触发功能在实际应用中具有广泛的用途，例如：

　　分析故障:通过设置触发条件，可以捕捉到发生故障时的信号波形，帮助工程师定位故障发生的位置和原因。

　　测试电路性能:通过设置触发条件，可以测试电路的响应速度、信号的稳定性等性能指标。

　　分析通信协议:通过设置触发条件，可以分析通信协议的数据包内容和时序关系，帮助工程师理解通信协议的实现机制。

　　调试嵌入式系统:通过设置触发条件，可以观察嵌入式系统的运行状态，帮助工程师调试程序，定位程序中的错误。

　　四、触发设置技巧：灵活运用

　　为了充分发挥MSO46的触发功能，工程师需要掌握一些设置技巧：

　　选择合适的触发类型:根据信号的特点和分析目的，选择合适的触发类型，例如边沿触发、脉冲宽度触发、逻辑触发等。

　　设置合适的触发条件:根据信号的具体特征，设置合适的触发条件，例如信号电平、脉冲宽度、逻辑表达式等。

　　使用触发预置功能:MSO46提供了预置触发条件的功能，可以方便地设置一些常用的触发条件。

　　使用触发辅助功能:MSO46还提供了一些触发辅助功能，例如触发计数器、触发时间显示等，可以帮助工程师更好地理解触发结果。

　　五、总结：触发功能的重要性

　　触发功能是示波器最重要的功能之一，它可以帮助工程师捕捉到信号中的关键事件，并深入理解信号的本质。泰克MSO46示波器提供了丰富的触发方式和设置技巧，可以满足工程师在不同应用场景下的需求。掌握触发功能的应用技巧，是工程师高效使用示波器，解决各种电子测量问题的关键。

　　六、延伸：MSO46的其他功能

　　除了触发功能，MSO46还拥有强大的信号分析功能，例如：

　　波形测量:可以测量信号的幅值、频率、周期、占空比等参数。

　　信号比较:可以将多个信号进行比较，分析信号之间的差异。

　　数学运算:可以对信号进行数学运算，例如加减乘除、积分、微分等。

　　频谱分析:可以对信号进行频谱分析，观察信号的频谱特性。

　　信号解码:可以对各种通信协议的信号进行解码，显示协议数据包的内容。

　　泰克MSO46示波器是一款功能强大的仪器，其丰富的触发方式和强大的信号分析功能，使其成为工程师在电子领域进行研究、开发和测试的得力助手。希望本文能够帮助工程师更好地理解和应用MSO46的触发功能，提高其工作效率，解决更多电子测量问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
