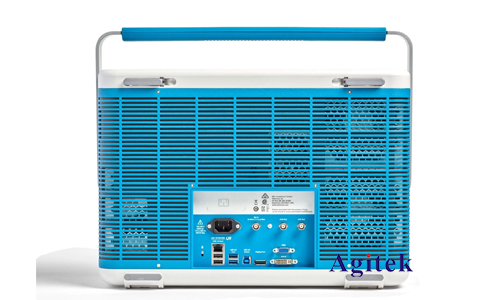

泰克MSO66B示波器触发电平设置

　　泰克MSO66B示波器是一款功能强大的数字示波器，拥有灵活的触发功能，能够精准地捕获特定信号事件。触发电平的正确设置对于有效地进行信号分析和故障排查至关重要。本文将详细讲解泰克MSO66B示波器的触发电平设置方法，并结合实例说明其应用场景。

　　一、触发电平的基本概念

　　触发电平是指示波器触发电路所接受的信号阈值。当输入信号超过设定阈值时，示波器将开始采集并显示信号波形。触发电平的设置主要影响以下几个方面：

　　触发事件的准确性：触发电平决定了示波器触发所关注的信号事件。

　　信号波形的完整性：错误的触发电平可能导致无法捕获完整的信号波形，影响分析结果。

　　触发效率：设置合适的触发电平可以提高触发效率，减少触发丢失的概率。

　　二、泰克MSO66B示波器触发电平设置方法

　　泰克MSO66B示波器的触发电平设置可以通过多种方式实现，主要包括以下几种：

　　1.手动设置：

　　-在示波器面板上找到“触发”选项卡，并选择“电平”选项。

　　-在电平设置区域，可以手动输入所需的触发电平值。

　　-通常，电平值以电压单位表示，可以设置正负电平值。

　　-同时，可以选择“自动”或“手动”模式，分别由示波器自动判断**触发电平或由用户手动设置。

　　2.自动设置：

　　-在示波器面板上找到“自动”按钮，点击即可进行自动触发电平设置。

　　-示波器会根据当前信号的波形特征自动调整触发电平，并显示在屏幕上。

　　-这是一种方便快捷的设置方法，适用于快速进行信号分析。

　　3.使用触发菜单：

　　-在示波器面板上找到“触发”选项卡，点击“触发菜单”。

　　-在触发菜单中，可以根据需要选择不同的触发模式，例如边沿触发、脉冲触发、斜率触发等。

　　-每种触发模式都有其对应的触发电平设置，例如边沿触发模式下可以选择上升沿或下降沿触发，并设置触发电平。

　　4.使用探头校准：

　　-泰克MSO66B示波器支持探头校准功能，可以确保探头与示波器的匹配，提高触发电平的准确性。

　　-在进行触发电平设置前，建议先进行探头校准。

　　三、触发电平设置实例

　　实例一：假设需要分析一个方波信号，并捕获其上升沿。

　　-设置步骤：

　　-选择边沿触发模式。

　　-选择上升沿触发。

　　-手动设置触发电平为方波信号上升沿的电压值。

　　-效果：

　　-示波器将以方波信号的上升沿为触发点，捕获并显示完整的信号波形。

　　实例二：假设需要分析一个随机噪声信号，并捕获其幅度超过一定阈值的事件。

　　-设置步骤：

　　-选择电平触发模式。

　　-手动设置触发电平为所需的阈值。

　　-效果：

　　-示波器将以噪声信号超过设定阈值为触发点，捕获并显示相应的信号波形。

　　泰克MSO66B示波器提供了丰富的触发功能，可以根据不同的应用场景选择合适的触发模式和电平设置。通过正确设置触发电平，可以精准地捕获特定信号事件，有效地进行信号分析和故障排查，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
