泰克MDO3024示波器测量电流

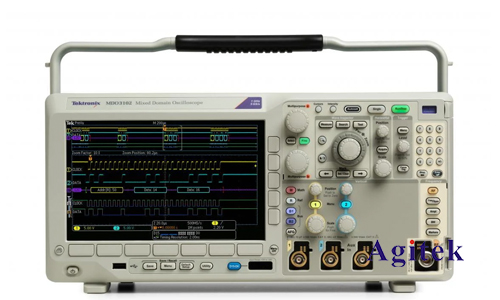

　　泰克MDO3024示波器是一款功能强大的混合域示波器，其具备多种测量功能，包括电流测量。在许多电子电路调试和分析场景中，准确测量电流对于理解电路行为、定位问题和验证设计至关重要。本文将详细介绍如何使用泰克MDO3024示波器进行电流测量，并提供实用技巧和注意事项。

　　1.电流探头的选择与连接

　　电流探头是测量电流的必备工具。选择合适的电流探头取决于待测电流的大小、频率范围以及测量精度要求。

　　电流范围:选择能够覆盖待测电流范围的探头。例如，对于微弱电流，可以选择高灵敏度的电流探头，而对于大电流，则需要使用大电流探头。

　　频率范围:选择能够满足待测信号频率要求的探头。

　　精度:根据测量精度要求选择探头，高精度探头的价格通常较高。

　　连接电流探头时，需要将探头的夹持端连接到待测电路的电流路径上，并将探头的输出端连接到示波器的输入通道。注意：

　　确保电流探头正确接地，避免接地回路引起干扰。

　　了解探头的极性，确保探头的连接方向与电流方向一致。

　　2.示波器设置

　　在连接好电流探头后，需要在示波器上进行相应的设置。

　　输入通道选择:选择与电流探头连接的示波器输入通道。

　　耦合方式:根据待测信号的特点选择合适的耦合方式。对于直流电流测量，可以选择DC耦合；对于交流电流测量，可以选择AC耦合。

　　探头校准:使用示波器的探头校准功能，确保探头与示波器之间的测量精度。

　　时间刻度和电压刻度:根据待测信号的特点选择合适的时间刻度和电压刻度。

　　触发设置:选择合适的触发方式，例如上升沿触发、下降沿触发或边缘触发，以捕获感兴趣的信号。

　　3.常见电流测量方法

　　使用示波器进行电流测量时，常见的测量方法包括：

　　直接测量法:直接测量电路中的电流大小，使用示波器的电压刻度读取测量值。

　　示波器数学运算:利用示波器的数学运算功能，例如积分运算，将电压信号转换为电流信号。

　　电流钳:使用电流钳对导线进行夹持，测量导线中的电流大小。

　　4.数据分析

　　在完成电流测量后，需要对测量数据进行分析。

　　直流电流:观察信号的平均值，即直流分量。

　　交流电流:观察信号的峰值、峰峰值、频率、相位等参数。

　　电流波形:观察电流波形的形状，例如正弦波、方波、三角波等，判断电流的性质。

　　5.注意事项

　　使用电流探头时，要注意安全，避免触碰高压电路。

　　确保电流探头与示波器之间的连接牢固，防止接触不良。

　　选择合适的测量方法和数据分析技巧，以获得准确的测量结果。

　　使用泰克MDO3024示波器测量电流需要选择合适的电流探头，设置正确的示波器参数，并使用合适的测量方法和数据分析技巧。本文介绍了常用的电流测量方法，并提供了操作步骤和注意事项，旨在帮助用户更好地理解和应用泰克MDO3024示波器进行电流测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
