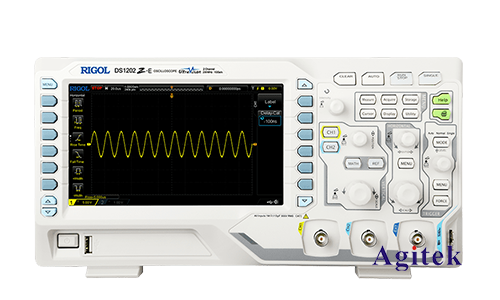

普源DS1102Z-E示波器高压测量方法

　　普源DS1102Z-E示波器是一款功能强大、性价比高的数字示波器，其高精度、多功能性使其在电子电路测试与调试中得到广泛应用。然而，在进行高压测量时，由于电压较高，存在一定的安全风险，因此需要谨慎操作，并采取必要的安全措施。本文将详细介绍如何利用普源DS1102Z-E示波器进行高压测量，并重点关注安全操作方面的注意事项。

　　一、高压探头的选择与连接

　　1.探头类型：由于高压测量需要隔离高压信号与示波器，因此必须使用高压探头。高压探头主要有两种类型：高压衰减探头和高压隔离探头。

　　高压衰减探头:通过电容分压将高压信号衰减至示波器可测量的范围，适用于测量较高电压，但精度相对较低。

　　高压隔离探头:通过光电耦合或磁耦合将高压信号与示波器隔离，适用于测量精度要求较高的情况，但也需要更高的成本。

　　2.探头参数选择：选择高压探头时，需考虑以下参数：

　　最大测量电压：探头的最大测量电压必须高于被测电压，以确保安全。

　　衰减比：衰减探头的衰减比应根据被测电压和示波器的测量范围选择，确保信号幅度在示波器的测量范围内。

　　带宽：应选择带宽大于被测信号频率的探头，以避免信号失真。

　　3.探头连接：高压探头一般通过BNC接头连接到示波器的通道输入端。在连接时，需确保连接牢固，避免松动或接触不良。

　　二、安全注意事项

　　1.高压危险：高压测量过程中，存在高压电击的危险，必须时刻保持警惕，避免直接接触高压部位。

　　2.绝缘措施：应佩戴绝缘手套、绝缘鞋等防护装备，并使用绝缘工具进行操作，确保人身安全。

　　3.测试环境：应选择干燥、通风良好的环境进行测试，并远离易燃易爆物品。

　　4.安全警示：在测试现场应设置明显的警示标志，提醒他人注意高压危险。

　　三、示波器设置

　　1.通道设置：选择与高压探头对应的高压通道，并设置适当的耦合方式，一般情况下选择DC耦合。

　　2.时间刻度设置：根据被测信号的频率，设置合适的时间刻度，确保信号波形清晰可见。

　　3.电压刻度设置：根据探头的衰减比和被测电压，设置合适的电压刻度，确保信号幅度显示准确。

　　4.触发设置：设置合适的触发模式和触发电平，确保示波器能够准确地捕获被测信号。

　　四、实际操作步骤

　　1.接通电源：在连接探头之前，确保示波器已接通电源。

　　2.连接探头：将高压探头连接到被测电路的高压端，并将探头的另一端连接到示波器的通道输入端。

　　3.设置参数：根据被测信号特点，设置示波器的通道、时间刻度、电压刻度、触发等参数。

　　4.观察波形：启动示波器，观察高压信号的波形，并根据波形信息分析电路的工作状态。

　　5.安全检查：测试结束后，应仔细检查探头连接是否松动，并断开高压探头与电路的连接，确保安全。

　　利用普源DS1102Z-E示波器进行高压测量需要选择合适的探头，并严格遵守安全操作规程，以确保人身安全。此外，合理设置示波器参数能够提高测量精度和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
