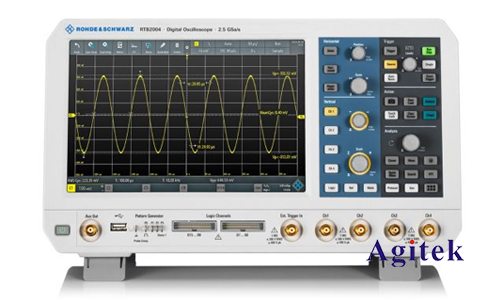

罗德与施瓦茨RTB2002示波器触发电平设置

　　罗德与施瓦茨RTB2002是一款功能强大的数字示波器，其内置的触发功能能够帮助用户准确地捕获感兴趣的信号事件，并进行深入分析。触发电平设置是触发功能的关键环节，它决定了示波器捕获信号的条件。本文将详细讲解RTB2002示波器触发电平的设置方法，帮助用户充分利用其强大的触发功能。

　　一、触发类型选择

　　RTB2002提供多种触发类型，用户可根据实际情况选择最合适的类型：

　　边缘触发:根据信号上升沿或下降沿进行触发，适用于周期性信号的捕获。

　　脉冲宽度触发:触发信号需要满足特定的脉冲宽度要求，适用于捕获特定脉冲信号。

　　斜率触发:触发信号需要满足一定的斜率要求，适用于捕获快速变化的信号。

　　逻辑触发:根据信号的逻辑状态进行触发，适用于数字信号的捕获。

　　视频触发:根据视频信号的特定特征进行触发，适用于视频信号的分析。

　　二、触发电平设置

　　触发电平是指触发信号需要达到的电压值，是触发设置的核心参数之一。在RTB2002的界面中，可以使用旋钮或鼠标调整触发电平，数值显示在相应的窗口中。

　　调整触发电平:用户可以通过旋钮或鼠标调整触发电平，直到触发信号满足要求。

　　自动电平设置:RTB2002提供自动电平设置功能，可以根据信号自动调整触发电平。

　　电平单位选择:用户可以选择电压、电流等不同的单位来设置触发电平。

　　三、触发边沿选择

　　触发边沿是指触发信号需要达到的上升沿或下降沿，是另一个重要的触发参数。

　　上升沿触发:示波器会在信号上升沿到达触发电平时触发。

　　下降沿触发:示波器会在信号下降沿到达触发电平时触发。

　　四、触发耦合设置

　　触发耦合是指触发信号如何与示波器内部电路连接，主要有以下几种模式：

　　直流耦合:信号直接耦合到触发电路，可以捕获所有频率的信号。

　　交流耦合:信号通过高通滤波器耦合到触发电路，可以滤除直流成分，适用于捕获交流信号。

　　高阻抗:触发电路处于高阻抗状态，不会对信号产生影响，适用于探测微弱信号。

　　通过以上步骤，用户可以根据自己的需求设置RTB2002示波器的触发电平，并根据需要调整触发类型、触发边沿、触发耦合等参数。合理的触发设置能够帮助用户精准捕获感兴趣的信号事件，提高信号分析效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
