罗德与施瓦茨示波器测量i2c总线波形

　　I²C总线是一种广泛应用于嵌入式系统中的串行通信协议，其简单、低成本的特性使其成为连接微控制器、传感器、存储器和外围设备的理想选择。为了确保I²C总线的正常工作，掌握对其波形的测量方法至关重要。本文将以罗德与施瓦茨示波器为例，详细阐述I²C总线波形测量的原理、步骤和应用，并结合实际案例进行分析。

　　一、I²C总线概述

　　I²C总线由两根信号线构成：SDA（数据线）和SCL（时钟线）。数据以串行方式传输，时钟信号由主设备控制，数据线则由主设备和从设备共享。I²C总线采用半双工通信方式，即同一时间内只能有一个设备作为主设备发送数据。

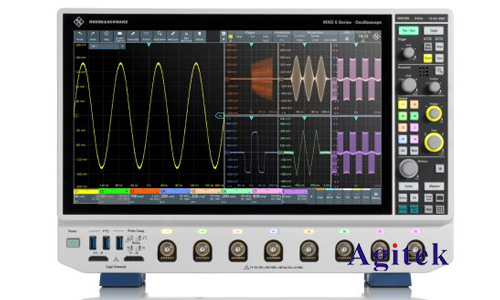

　　二、罗德与施瓦茨示波器简介

　　罗德与施瓦茨是全球领先的测试与测量仪器制造商，其示波器以高性能、多功能性和可靠性著称。罗德与施瓦茨示波器在I²C总线波形测量方面拥有强大的功能，可用于捕获、分析和解码I²C信号，为工程师提供深入的分析工具。

　　三、I²C总线波形测量原理

　　使用罗德与施瓦茨示波器测量I²C总线波形主要依靠以下三个步骤：

　　1.连接示波器：将示波器的探头连接到I²C总线的SDA和SCL信号线上，确保探头与信号线之间的良好接触。

　　2.信号捕获：使用示波器的触发功能，设定触发条件并捕获I²C总线的信号波形。触发条件可以是特定的数据值、起始条件或停止条件。

　　3.波形分析：罗德与施瓦茨示波器提供多种工具用于分析I²C总线波形，例如：

　　时序分析：测量信号的上升沿、下降沿、脉宽和周期，评估I²C信号的时序特性。

　　协议解码：解码I²C信号，显示每个信号包的地址、数据和状态信息，方便分析数据传输过程。

　　眼图分析：评估I²C信号的噪声和抖动，判断信号质量。

　　逻辑分析：使用逻辑分析功能，将I²C信号转换为逻辑状态，方便观察数据传输的逻辑流程。

　　四、I²C总线波形测量应用

　　I²C总线波形测量在以下应用中发挥着重要作用：

　　I²C总线设计验证：验证I²C总线的硬件设计是否符合规范，确保信号完整性和可靠性。

　　I²C总线故障诊断：识别和定位I²C总线通信问题，例如数据丢失、时序错误和协议冲突等。

　　I²C总线性能分析：分析I²C总线的带宽、延迟和功耗等性能指标，优化系统设计。

　　I²C总线协议研究：研究I²C总线的通信协议，深入理解I²C总线的运作机制。

　　五、实际案例分析

　　案例一：I²C总线时序分析

　　假设工程师使用罗德与施瓦茨示波器测量了一个I²C总线，并发现信号的上升沿和下降沿出现异常。通过时序分析功能，工程师可以准确测量信号的上升时间、下降时间和脉宽，判断是否符合I²C规范要求，并进一步分析导致时序异常的原因。

　　案例二：I²C总线协议解码

　　工程师使用罗德与施瓦茨示波器对一个I²C总线进行协议解码，发现数据传输过程中存在错误。通过解码功能，工程师可以查看每个信号包的地址、数据和状态信息，分析数据传输过程中的错误原因，从而找到解决问题的方案。

　　罗德与施瓦茨示波器是I²C总线波形测量的强大工具，其丰富的功能和直观的界面为工程师提供了深入的分析和调试能力。掌握I²C总线波形测量方法，能够有效地验证I²C总线的硬件设计、诊断通信问题、分析性能指标，并促进I²C总线技术的应用和发展，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
