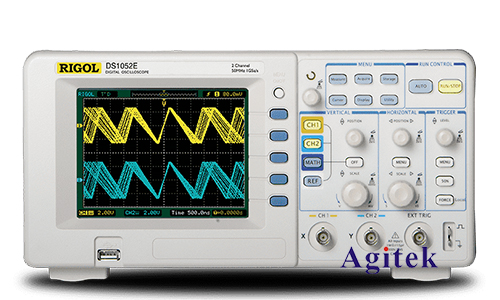

普源DS1052E示波器测量晶振频率

　　晶振作为电子设备中不可或缺的频率参考源，其频率精度直接影响着设备的稳定性和可靠性。测量晶振频率是电子工程师日常工作中一项重要的任务，而示波器作为电子测量仪器中的主力军，提供了便捷且精准的测量手段。本文将以普源DS1052E示波器为例，详细介绍如何利用示波器测量晶振频率，并分享一些实用的技巧和注意事项。

　　一、示波器测量晶振频率的基本原理

　　晶振是一种利用石英晶体的压电效应产生振荡信号的器件。晶振的频率与其自身结构和材料特性有关，通常由制造商预先设定。示波器通过对晶振输出信号进行波形观察和参数分析，可以准确地测量出晶振的频率。

　　二、使用普源DS1052E示波器测量晶振频率的步骤

　　1.连接示波器:将晶振的输出端连接至示波器的通道1，确保连接牢固。

　　2.设置通道参数:选择合适的耦合方式（如直流耦合）、垂直灵敏度和时间基准，使晶振的波形清晰地显示在屏幕上。

　　3.测量频率:

　　手动测量:使用示波器的光标功能，选择两个相邻波峰或波谷，读取时间差。频率即为时间差的倒数。

　　自动测量:许多示波器内置了频率测量功能，通过相应的按钮或菜单选项即可自动测量频率并显示在屏幕上。

　　4.调整参数:如果测量结果与预期频率相差较大，可以调整示波器的垂直灵敏度、时间基准等参数，使波形更加清晰，提高测量精度。

　　5.验证结果:重复测量几次，确保结果稳定，并与晶振的标称频率进行对比。

　　三、测量晶振频率的技巧和注意事项

　　选择合适的耦合方式:直流耦合可以保留信号的直流分量，而交流耦合则会滤除直流分量。根据实际情况选择合适的耦合方式。

　　确保连接牢固:连接线松动会导致信号衰减，影响测量结果。

　　注意波形观测:确保波形清晰、稳定，避免干扰信号的影响。

　　选择合适的测量方法:手动测量适合精度要求不高的情况，而自动测量则可以获得更高的精度。

　　注意单位:测量结果的单位通常为赫兹(Hz)。

　　了解晶振的特性:不同的晶振可能具有不同的温度特性，因此在不同温度下测量结果可能会有偏差。

　　使用普源DS1052E示波器测量晶振频率，操作简单，结果准确。通过遵循以上步骤和技巧，我们可以轻松地获得晶振的频率信息，并进行相关分析和判断，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
