是德DSOX4052A示波器如何测量电流波形

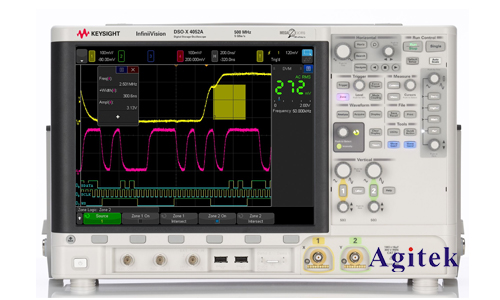

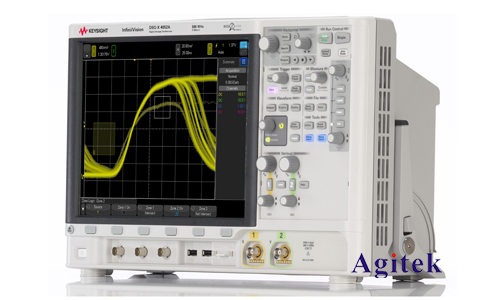

　　是德科技DSOX4052A示波器是一款功能强大且灵活的数字示波器，其高精度、多功能性和易用性使其成为众多领域（包括电子工程、研究和开发）中的首选工具。DSOX4052A示波器能够测量各种信号，包括电流波形。本文将详细介绍使用DSOX4052A示波器测量电流波形的方法，并提供一些技巧和建议，以确保测量结果的准确性和可靠性。

　　1.硬件配置

　　为了使用DSOX4052A示波器测量电流波形，我们需要一些额外的硬件组件，这些组件能够将电流信号转换为示波器可识别的电压信号。以下是一些常用的方法和组件：

　　电流探头:电流探头是一种专为测量电流而设计的仪器，它通常包含一个电流传感器和一个放大器。电流传感器将电流信号转换为电压信号，放大器则将该信号放大至示波器可识别的范围。

　　电阻分压器:在一些应用场景中，我们可以使用电阻分压器将电流信号转换成电压信号。原理是利用电流流过电阻产生的电压降，通过合适的电阻比值将电压信号缩放至示波器可识别的范围。

　　霍尔效应传感器:霍尔效应传感器能够将磁场转换为电压信号，而电流流过导线会产生磁场，因此霍尔效应传感器也可以用于测量电流。

　　根据实际应用场景和需求，选择合适的硬件组件至关重要。

　　2.软件设置

　　在完成硬件连接后，我们需要配置示波器的软件参数来进行电流波形测量。具体步骤如下：

　　通道选择:选择用于测量电流信号的示波器通道，通常使用示波器的专用电流测量通道或电压通道。

　　测量模式:选择合适的测量模式，例如"DC Coupling"或"AC Coupling"。对于直流电流测量，通常选择"DC Coupling"模式；对于交流电流测量，通常选择"AC Coupling"模式。

　　探头补偿:如果使用电流探头，需要进行探头补偿，以确保测量结果的准确性。

　　时基设置:根据信号的频率和周期设置合适的时基，以确保能够清晰地观测到电流波形的细节。

　　垂直刻度设置:根据电流信号的幅值设置合适的垂直刻度，以确保波形能够完全显示在屏幕上。

　　触发设置:根据需要设置触发模式和触发电平，以确保示波器能够正确地捕捉到电流波形。

　　3.数据分析

　　在完成测量后，我们可以使用示波器的软件工具对采集到的电流波形数据进行分析。常用的分析功能包括：

　　测量工具:使用示波器的内置测量工具可以测量电流波形的各种参数，例如峰值电流、平均电流、有效值电流、频率、周期等。

　　波形分析:通过对电流波形的形状和特性进行分析，可以了解电流信号的特征，例如是否含有谐波、噪声、尖峰等。

　　数据导出:可以将采集到的电流波形数据导出为文本文件或图像文件，方便进行进一步分析或存档。

　　4.常见问题及解决方案

　　在使用DSOX4052A示波器测量电流波形时，可能会遇到一些常见问题，例如:

　　测量结果不准确:可能是由于硬件连接错误、软件设置错误、探头补偿不正确等原因造成的。

　　波形显示不完整:可能是由于时基设置不合理或垂直刻度设置不合适导致的。

　　波形难以识别:可能是由于信号噪声太大或波形频率过高导致的。

　　针对这些问题，我们可以采取相应的措施进行解决，例如:

　　检查硬件连接:确保硬件连接正确，并检查接线是否松动。

　　调整软件设置:根据需要调整软件参数，例如时基、垂直刻度、探头补偿等。

　　使用抗噪声滤波器:如果信号噪声太大，可以使用示波器的内置滤波器或外部滤波器进行滤波。

　　使用更高频率的示波器:如果波形频率过高，可以使用更高频率的示波器进行测量。

　　5.提高测量精度和效率的建议

　　为了提高DSOX4052A示波器测量电流波形的精度和效率，我们可以采取以下措施：

　　使用高质量的硬件组件:选择质量可靠的电流探头、电阻分压器等硬件组件。

　　进行探头补偿:在使用电流探头时，务必进行探头补偿，以确保测量结果的准确性。

　　选择合适的测量模式:根据实际应用场景选择合适的测量模式，例如"DC Coupling"或"AC Coupling"。

　　设置合适的时基和垂直刻度:确保能够清晰地观测到电流波形的细节。

　　使用示波器的内置分析工具:充分利用示波器的内置分析工具，可以方便地分析电流波形数据。

　　是德DSOX4052A示波器是一款功能强大的数字示波器，其强大的测量功能和灵活的配置使其成为各种应用中的理想选择，包括电流波形测量。通过合理的硬件配置、软件设置和数据分析技巧，我们可以利用DSOX4052A示波器进行准确可靠的电流波形测量。
