罗德与施瓦茨RTB2002示波器：重叠波形显示的技巧与应用

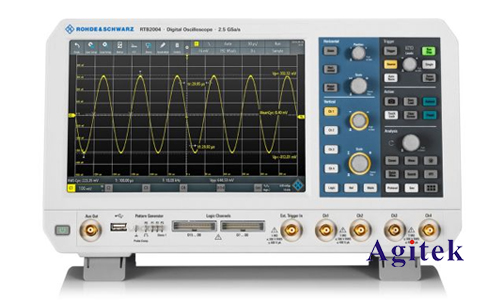

　　罗德与施瓦茨RTB2002示波器是一款功能强大的仪器，能够提供多种分析和测量功能。在许多应用中，用户需要观察和分析多个信号之间的关系，因此需要将多个波形重叠显示在示波器屏幕上。本文将详细介绍使用罗德与施瓦茨RTB2002示波器显示重叠波形的技巧，并探讨其在不同应用中的优势。

　　重叠波形的显示方法

　　RTB2002示波器提供多种方法来实现重叠波形显示，主要包括：

　　多通道模式：这是最常用的方法，用户可以利用示波器的多个通道同时采集和显示不同信号。每个通道对应一个单独的波形，并在屏幕上以不同的颜色进行区分。用户可以通过调整通道的垂直位置和颜色来更好地识别不同的波形。

　　数学运算：RTB2002示波器内置多种数学运算功能，例如加减乘除、FFT、平均等。用户可以利用这些运算功能对不同的波形进行处理，并将结果显示在屏幕上。例如，可以将两个波形相加或相减，以观察它们之间的差异。

　　存储和回放：示波器可以存储多个波形数据，用户可以将这些数据回放并重叠显示。这对于比较不同时间点的信号变化非常有用。

　　应用场景

　　重叠波形显示在以下应用中非常有用：

　　信号比较：用户可以将两个或多个信号重叠显示，以比较它们的频率、幅度、相位等参数。例如，可以将输入信号和输出信号重叠显示，以评估系统的响应特性。

　　信号分析：通过观察多个信号之间的关系，用户可以更好地理解系统的运行机制。例如，在电路调试过程中，用户可以观察电压、电流和信号之间的关系，以找出故障原因。

　　时序分析：重叠波形显示可以帮助用户分析不同信号之间的时序关系。例如，用户可以观察时钟信号和数据信号之间的同步关系，以验证系统的时序精度。

　　优化技巧

　　为了更好地利用重叠波形显示功能，用户可以参考以下技巧：

　　选择合适的通道：根据信号的特性选择合适的通道，以确保每个通道都能采集到高质量的波形数据。

　　设置合适的触发条件：设置合适的触发条件可以确保所有信号都以相同的起点开始，便于用户观察和分析。

　　使用颜色区分：选择不同的颜色区分不同的波形，以便于用户快速识别和区分不同的信号。

　　调整垂直位置：调整通道的垂直位置，以便于所有波形都能清楚地显示在屏幕上。

　　使用缩放功能：使用缩放功能调整波形的显示范围，以便于用户观察波形的细节。

　　利用测量工具：利用示波器内置的测量工具，例如光标、测量值等，可以帮助用户更精确地分析波形数据。

　　罗德与施瓦茨RTB2002示波器提供的重叠波形显示功能为用户提供了强大的分析工具。用户可以通过多种方法实现重叠波形显示，并在各种应用场景中有效地分析和理解信号之间的关系。掌握这些技巧和方法可以帮助用户更好地利用示波器，提高分析效率和准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
