是德DSOX6004A示波器波特图测量

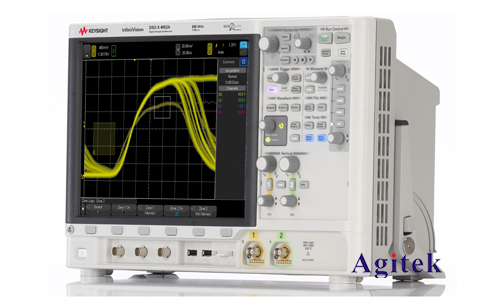

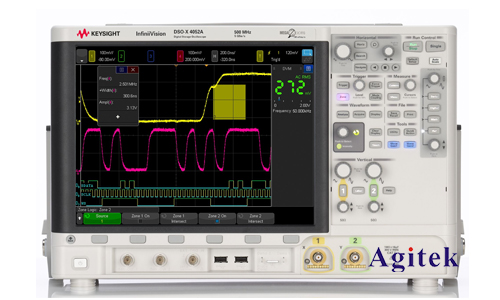

　　Keysight DSOX6004A是一款功能强大的数字示波器，其强大的测量功能和灵活的操作界面使其在各种测试和测量应用中广受欢迎。其中，波特图测量是其重要功能之一，可以帮助用户快速准确地分析系统的频率响应特性。

　　一、波特图简介

　　波特图是一种用来描述系统频率响应的图表，它以频率为横坐标，以增益（以分贝为单位）和相位（以度为单位）为纵坐标绘制两条曲线。波特图可以直观地显示系统的增益和相位随频率的变化情况，从而帮助用户了解系统的带宽、截止频率、稳定性等重要参数。

　　二、Keysight DSOX6004A示波器波特图测量步骤

　　1.硬件连接

　　首先，将待测系统连接到示波器的输入通道。根据具体测试需求，选择合适的探头和连接线。

　　2.示波器设置

　　打开示波器，进入波特图测量模式。

　　设置通道参数，例如耦合方式、电压量程、时间尺度等。

　　设置触发条件，确保信号能够被准确地触发。

　　3.测量参数设置

　　选择波特图测量类型，例如幅频特性、相频特性、阻抗特性等。

　　设置频率扫描范围，根据待测系统的频率响应范围进行设置。

　　选择频率分辨率，根据测试精度要求进行设置。

　　4.数据采集和分析

　　启动波特图测量，示波器会自动进行频率扫描并采集数据。

　　测量完成后，示波器会显示波特图，用户可以直观地观察系统频率响应特性。

　　使用示波器的测量工具，可以获取波特图的关键参数，例如增益、相位、截止频率等。

　　5.结果解读

　　根据波特图结果，分析系统的频率响应特性，例如：

　　增益曲线:显示系统在不同频率下的增益变化情况。

　　相位曲线:显示系统在不同频率下的相位变化情况。

　　截止频率:指系统增益下降到3dB时的频率。

　　带宽:指系统增益保持在一定范围内时的频率范围。

　　稳定性:可以从相位曲线判断系统的稳定性。

　　三、波特图测量注意事项

　　确保输入信号的质量，避免噪声和干扰对测量结果的影响。

　　仔细设置示波器参数，选择合适的测量范围和分辨率。

　　理解波特图的原理和参数含义，准确解读测量结果。

　　四、波特图测量应用场景

　　波特图测量广泛应用于电子、通信、自动化等领域，例如：

　　滤波器设计

　　控制器设计

　　音频设备测试

　　通信系统性能评估

　　Keysight DSOX6004A示波器具有强大的波特图测量功能，可以帮助用户快速准确地分析系统的频率响应特性。通过本文介绍的步骤和注意事项，用户可以轻松掌握波特图测量方法，并利用其结果进行更深入的分析和设计，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
