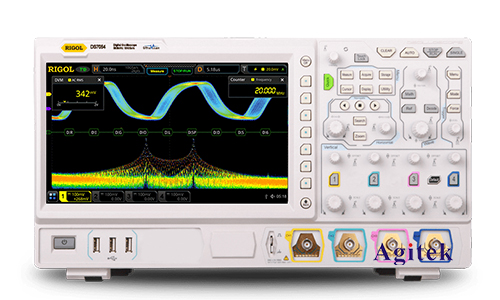

普源MSO7054示波器测试电流波形设置

　　普源MSO7054是一款功能强大的数字存储示波器，其强大的测量功能和灵活的配置选项使其成为众多应用领域的理想选择，包括电力电子、电源设计、电机控制等。在使用MSO7054测试电流波形时，正确的设置是获得精确测量结果的关键。本文将详细介绍如何使用普源MSO7054示波器测试电流波形，并提供一些实用技巧，帮助您更好地利用示波器的功能。

　　一、测试原理

　　在示波器上测量电流波形需要将电流信号转换为电压信号。这可以通过以下两种方法实现：

　　电流探头：电流探头是一种专门用于测量电流的传感器。它通常由一个电流互感器和一个信号放大器组成。电流互感器将电流信号转换为与电流成正比的电压信号，放大器则将该信号放大到示波器可以接受的电压范围内。

　　电阻分压器：将一个已知电阻串联在电流回路中，根据欧姆定律，通过电阻的电压与电流成正比。利用示波器测量电阻两端的电压即可得到电流波形。

　　二、示波器设置步骤

　　以下步骤详细介绍了使用普源MSO7054示波器测试电流波形的基本设置：

　　1.连接示波器：根据所选的测量方法连接电流探头或电阻分压器到示波器的输入通道。

　　2.选择通道：在示波器界面上选择要用于测试的通道，通常是通道1或通道2。

　　3.设置垂直刻度：调整垂直刻度以使电流波形完整地显示在屏幕上。根据实际的电流范围选择合适的垂直刻度，通常以毫安(mA)或安培(A)为单位。

　　4.设置水平刻度：设置水平刻度以观察电流波形的时域特性。根据信号频率选择合适的水平刻度，通常以毫秒(ms)或微秒(µs)为单位。

　　5.选择耦合方式：根据信号特性选择合适的耦合方式。

　　直流耦合(DC)：可以显示信号的直流分量和交流分量。

　　交流耦合(AC)：只显示信号的交流分量，可以有效滤除直流分量。

　　6.触发设置：触发设置用于控制示波器采集信号的开始时间和持续时间。

　　边缘触发：根据信号上升沿或下降沿触发。

　　斜率触发：根据信号的斜率触发。

　　脉冲宽度触发：根据信号的脉冲宽度触发。

　　7.测量功能：普源MSO7054示波器提供丰富的测量功能，包括峰峰值、平均值、有效值、频率等。根据需要选择相应的测量功能来分析电流波形。

　　8.波形显示：根据需要选择不同的波形显示模式，例如数字波形、模拟波形、频谱分析等。

　　三、注意事项

　　在进行电流测量时，确保安全第一。务必使用正确的连接方式，避免短路或过载。

　　测量电流波形时，需要考虑电流探头或电阻分压器的精度，并对其进行校准以确保测量结果的准确性。

　　使用示波器进行测量时，需要注意示波器自身的带宽和采样率是否满足测试要求。

　　对于高频电流信号，建议使用高频电流探头或高速示波器以获得更精确的测量结果。

　　本文详细介绍了如何使用普源MSO7054示波器测试电流波形，并提供了一些实用技巧。通过正确的设置和操作，您可以利用普源MSO7054强大的功能，对电流波形进行精确的测量和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
