罗德与施瓦茨RTB2002示波器测电压波形方法

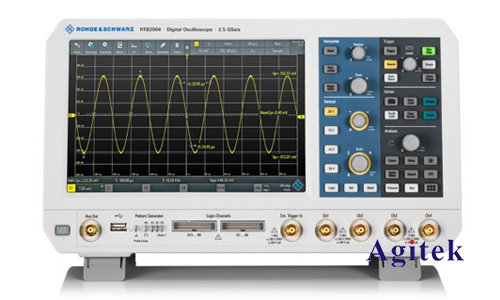

　　罗德与施瓦茨RTB2002示波器是一款功能强大、性能优异的数字示波器，在科研、工业、教育等领域被广泛应用。本文将详细介绍使用RTB2002示波器测量电压波形的方法，为用户提供操作。

　　一、连接与准备

　　1.连接信号源:将待测信号源的输出端连接到示波器的输入通道，例如通道1或通道2。使用合适的探头连接，确保探头与信号源的阻抗匹配，并选择合适的探头衰减系数。

　　2.选择输入耦合方式:根据待测信号的特性选择合适的输入耦合方式。例如，对于直流信号，选择DC耦合；对于交流信号，选择AC耦合；对于高频信号，选择50Ω阻抗耦合。

　　3.设置时间基准:通过调整时间基准旋钮，设置示波器显示的时间范围，使其能够完整地显示整个电压波形。

　　4.设置垂直刻度:通过调整垂直刻度旋钮，设置示波器显示的电压范围，使其能够清晰地显示电压波形的细节。

　　二、触发设置

　　触发设置对于精确测量电压波形至关重要，确保示波器能够稳定地捕获所期望的信号。

　　1.选择触发类型:根据待测信号的特点选择合适的触发类型，例如边沿触发、斜率触发、脉冲触发等。

　　2.设置触发电平:调整触发电平，使示波器在电压波形达到设定电平时触发。

　　3.设置触发模式:选择合适的触发模式，例如自动触发、单次触发、循环触发等，以满足不同的测量需求。

　　三、测量功能

　　RTB2002示波器提供了丰富的测量功能，能够轻松测量电压波形的各种参数。

　　1.自动测量:使用自动测量功能，示波器可以自动识别并测量电压波形的幅值、周期、频率、占空比等参数。

　　2.手动测量:手动测量功能允许用户手动选择测量区域，并测量电压波形上的特定点。

　　3.波形数学运算:示波器支持各种波形数学运算，例如加减乘除、傅里叶变换、微积分运算等，可以对测量结果进行更深入的分析。

　　四、示例

　　下面以一个简单的示例演示如何使用RTB2002示波器测量正弦波形的电压。

　　1.连接:将信号发生器的输出连接到示波器的通道1。

　　2.设置:选择DC耦合，设置时间基准为10ms/div，垂直刻度为1V/div。

　　3.触发:选择边沿触发，触发电平设置为0.5V，触发模式设置为自动触发。

　　4.测量:使用自动测量功能，可以得到正弦波形的峰峰值、周期、频率等参数。

　　五、注意事项

　　1.探头校准:使用示波器前，要确保探头已校准，以保证测量结果的准确性。

　　2.接地:确保信号源、示波器和探头之间的接地良好，避免接地环路造成测量误差。

　　3.安全:在使用示波器时，要严格遵守安全操作规范，避免触电事故。

　　使用罗德与施瓦茨RTB2002示波器测量电压波形是一个简单高效的过程，只要掌握基本的连接、设置、触发和测量功能，就可以轻松获得精确的测量结果。本文旨在为用户提供详细的操作指南，希望能够帮助用户更好地利用RTB2002示波器进行各种电压测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
