普源示波器测量驱动波形

　　在电子产品开发和测试过程中，驱动波形是不可或缺的一部分。驱动波形可以通过不同的方式产生，例如数字信号发生器、函数发生器、以及直接由微控制器生成。而为了确保驱动波形符合设计要求，需要使用示波器进行测量和分析。

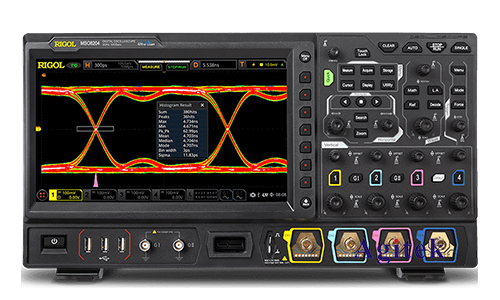

　　普源示波器以其高性价比和性能稳定著称，成为众多工程师的优选。本文将以普源示波器为例，详细介绍如何进行驱动波形测量，以及在不同应用场景下的具体方法和注意事项。

　　一、驱动波形测量基本步骤

　　1.连接示波器:将驱动波形信号源连接到示波器的输入通道。

　　2.选择测量通道:选择与驱动波形信号源连接的示波器通道。

　　3.设置时间基准:根据驱动波形频率和周期，设置合适的示波器时间基准，保证波形完整地显示在屏幕上。

　　4.设置垂直刻度:设置合适的垂直刻度，方便观察波形幅度和细节。

　　5.触发设置:选择合适的触发源和触发电平，保证示波器可以稳定地捕捉到所需的驱动波形。

　　6.测量参数:使用示波器的测量功能，例如频率、周期、幅度、占空比等，测量驱动波形的关键参数。

　　7.波形分析:根据测量结果和设计要求，分析驱动波形是否符合预期。

　　二、常见驱动波形测量方法

　　1.矩形波测量

　　矩形波是数字电路中常用的驱动波形，测量时需要关注以下几点：

　　上升沿/下降沿时间:测量上升沿和下降沿的时间，确保其符合设计要求，并分析上升/下降沿的斜率。

　　占空比:测量高电平占整个周期的比例，确保符合设计要求。

　　过冲和下冲:观察波形是否有过冲和下冲现象，并分析其影响。

　　2.正弦波测量

　　正弦波是模拟电路中常用的驱动波形，测量时需要关注以下几点：

　　频率和周期:测量频率和周期，确保符合设计要求。

　　幅度:测量峰峰值和有效值，确保符合设计要求。

　　相位:测量相位，确保与其他信号同步。

　　失真:观察波形是否存在失真现象，例如谐波失真。

　　3.方波测量

　　方波是一种特殊的矩形波，其高电平时间和低电平时间相等。测量时需要关注以下几点：

　　频率和周期:测量频率和周期，确保符合设计要求。

　　上升沿/下降沿时间:测量上升沿和下降沿的时间，确保其符合设计要求，并分析上升/下降沿的斜率。

　　波形对称性:观察波形是否对称，即高电平时间和低电平时间是否相等。

　　4.三角波测量

　　三角波是一种线性变化的波形，测量时需要关注以下几点：

　　频率和周期:测量频率和周期，确保符合设计要求。

　　斜率:测量上升沿和下降沿的斜率，确保其符合设计要求。

　　线性度:观察波形是否呈线性变化，并分析其线性度。

　　三、驱动波形测量应用场景

　　驱动波形测量在电子产品开发和测试中有着广泛的应用，以下是一些典型场景:

　　1.数字电路调试:测量数字电路中不同信号的驱动波形，确保电路逻辑功能正常。

　　2.模拟电路设计验证:测量模拟电路中不同信号的驱动波形，验证电路设计是否符合预期。

　　3.传感器信号测试:测量传感器输出的驱动波形，分析传感器性能和可靠性。

　　4.信号完整性测试:测量传输线上的驱动波形，分析信号完整性和传输性能。

　　5.电源性能测试:测量电源输出的驱动波形，分析电源稳定性和可靠性。

　　四、注意事项

　　选择合适的示波器探头：探头类型和参数会影响测量结果，需根据信号类型和频率选择合适的探头。

　　避免地线回路：地线回路会导致测量结果不准确，需要尽量避免。

　　确保测量环境稳定：环境温度、湿度等因素会影响测量结果，需保持环境稳定。

　　熟悉示波器操作：熟练掌握示波器的操作步骤和功能，才能准确高效地进行测量。

　　普源示波器是进行驱动波形测量的重要工具，通过本文介绍的测量方法和应用场景，用户可以更有效地利用示波器进行驱动波形的测量和分析，从而提高电子产品开发和测试效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
