是德DSOX4054A示波器测量频率的方法

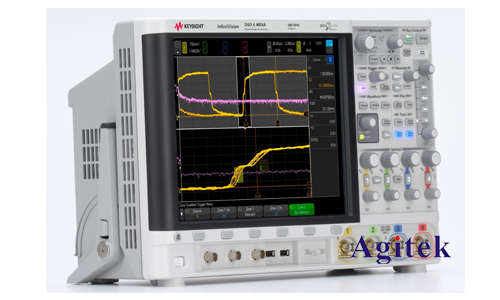

　　一、DSOX4054A示波器简介

　　是德DSOX4054A示波器是一款高性能的数字存储示波器，拥有4个通道，带宽可达500 MHz。它集成了多种测量功能，包括频率测量、幅度测量、时间测量、波形分析等。DSOX4054A示波器适用于各种电子应用，包括电路设计、调试、故障诊断等。

　　二、DSOX4054A示波器频率测量方法

　　DSOX4054A示波器提供了多种方法进行频率测量，用户可以根据具体情况选择最合适的方法：

　　1.自动测量功能

　　DSOX4054A示波器集成了自动测量功能，可以自动识别信号并进行频率测量。用户只需将信号输入示波器，并在屏幕上选择“频率”测量选项即可。自动测量功能方便快捷，适合快速测量频率值。

　　2.鼠标测量

　　DSOX4054A示波器提供了鼠标测量功能，用户可以手动选择波形上的两个点，示波器会自动计算两个点之间的时间间隔，并根据时间间隔计算信号频率。鼠标测量功能灵活方便，可以根据需要测量波形上的任意两个点。

　　3.频率计功能

　　DSOX4054A示波器内置频率计功能，可以对输入信号进行精准测量。用户只需将信号输入示波器，并选择频率计功能即可。频率计功能可以提供高精度的频率测量结果，适用于对频率测量精度要求较高的应用。

　　4.FFT分析

　　DSOX4054A示波器支持FFT分析功能，可以将时域信号转换为频域信号，并显示信号的频率谱。通过观察信号的频率谱，用户可以直观地识别信号的频率成分，以及判断是否存在干扰信号。FFT分析功能适用于对信号频率成分进行深入分析的应用。

　　三、频率测量技巧

　　1.信号质量

　　频率测量结果的准确性取决于信号质量。为了获得准确的频率测量结果，用户需要保证信号的质量，包括信号幅度、信号稳定性、信号波形等。如果信号幅度过低或信号不稳定，会影响频率测量的准确性。

　　2.采样率

　　DSOX4054A示波器的采样率影响测量结果的准确性。采样率越高，测量结果越准确。用户需要根据信号的频率选择合适的采样率。一般情况下，采样率至少要高于信号频率的10倍以上。

　　3.时间基准

　　DSOX4054A示波器的时间基准设置影响频率测量的结果。用户需要根据信号的频率选择合适的时间基准。时间基准设置过短，可能会导致信号显示不完整，影响频率测量的准确性。

　　4.触发设置

　　DSOX4054A示波器的触发设置影响信号的显示和测量。用户需要根据信号的特点选择合适的触发模式和触发电平。合适的触发设置可以确保信号稳定显示，提高频率测量的准确性。

　　是德DSOX4054A示波器提供了多种方法进行频率测量，用户可以根据具体情况选择最合适的方法。为了获得准确的频率测量结果，用户需要注意信号质量、采样率、时间基准和触发设置。掌握DSOX4054A示波器频率测量方法，可以帮助用户更好地理解和应用该仪器进行频率测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
