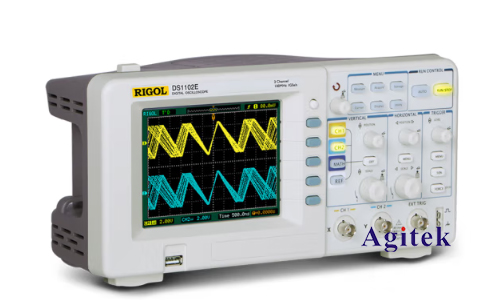

　　在电子电路设计、调试和故障诊断等领域，示波器是必不可少的测量仪器。它能够将信号以图形化的形式呈现出来，帮助工程师直观地观察信号的变化规律，进行分析和诊断。普源示波器以其高性价比和丰富的功能，成为众多工程师的选择。本文将以普源示波器为例，详细介绍波形捕捉的技巧，从基础操作到高级应用，帮助用户全面掌握示波器的使用，提升信号分析效率。

　　一、基本操作：捕捉信号

　　1.连接信号源：根据示波器的通道数量和信号类型，选择合适的探头连接信号源。

　　2.设置触发条件：触发是捕捉信号的关键步骤，它决定了示波器开始记录波形的时间点。常见的触发方式包括边沿触发、斜率触发、脉冲宽度触发等。

　　3.调整时间刻度和电压刻度：适当调整时间刻度和电压刻度，使波形在屏幕上清晰显示。

　　4.开启波形捕捉功能：一般情况下，示波器默认开启波形捕捉功能，可以直接观察波形。

　　二、优化波形捕捉：提升效率

　　1.选择合适的探头：不同的探头具有不同的特性，如带宽、阻抗、衰减等，需要根据信号特点选择合适的探头。

　　2.探头补偿：为了消除探头带来的误差，需要进行探头补偿，使波形更准确地反映实际信号。

　　3.触发延迟：在某些情况下，需要延迟触发时间，以便观察触发点之前的信号。

　　4.波形平均：通过多次采集波形并进行平均，可以降低噪声的影响，提高信号的信噪比。

　　5.自动测量功能：普源示波器通常带有自动测量功能，可以方便地测量信号的频率、周期、幅值、占空比等参数。

　　三、高级应用：深入分析

　　1.波形数学运算：示波器可以对波形进行数学运算，如加、减、乘、除、积分、微分等，以便深入分析信号特征。

　　2.频谱分析：示波器内置FFT功能，可以对信号进行频谱分析，识别信号中的频率成分。

　　3.逻辑分析：部分示波器具有逻辑分析功能，可以分析数字信号的逻辑状态，方便调试数字电路。

　　4.协议解码：一些高级示波器支持协议解码功能，可以自动识别和解码常见的通信协议，如I2C、SPI、CAN等。

　　四、常见问题及解决方案

　　捕捉不到信号：检查信号源连接是否正确，探头是否接触不良，触发条件是否设置正确。

　　波形不稳定：检查信号源是否稳定，探头是否接触良好，尝试调整触发条件或时间刻度。

　　噪声太大：检查信号源是否有干扰，尝试使用屏蔽线或接地线，增加波形平均次数。

　　测量结果不准确：检查探头补偿是否正确，信号源是否稳定，尝试调整测量参数。

　　本文详细介绍了如何使用普源示波器进行波形捕捉，从基础操作到高级应用，帮助用户全面掌握示波器的使用，提升信号分析效率。掌握示波器的使用，对于电子工程师而言至关重要，不仅可以帮助快速定位问题，还可以深入分析信号特征，推动产品设计和研发，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
