一键测试频谱仪的多个峰值
发布日期:2024-07-01 16:59:55         浏览数:

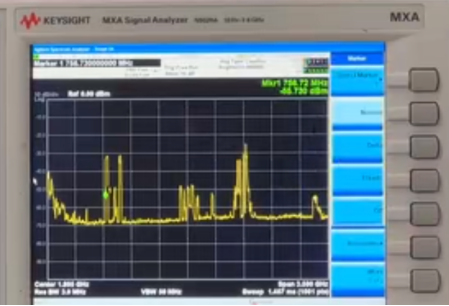

下图用频谱仪测信号,通常是标准的单频点或稳定的多频点信号,直接添加marker标记就可以测试信号大小。
而实际上大多数人的应用,都不是测试这么单纯的信号,比如测干扰,在某些频率段会有多个峰值,而且一直变化,那要捕捉到这些信号,并且全部都测出来,并不需要一个个去添加测量点。
用下列方法,就可以实现一键测量。
1.接入信号
2.设置频率范围
3.设置参考电平
4.设置RBW

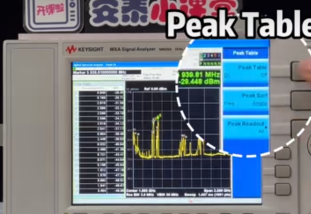

5.打开峰值列表(按Peak Search->peak Tabe)
6.设置限制线
7.观察左侧面板测到的各个峰值的大小
这样测试不用一个个去添加标记点,如果刷新后,峰值发生变化,仪器也会自动测试各个峰值的频率和大小,不用自己去调整,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
