是德DSOX4104A示波器测量频率的方法

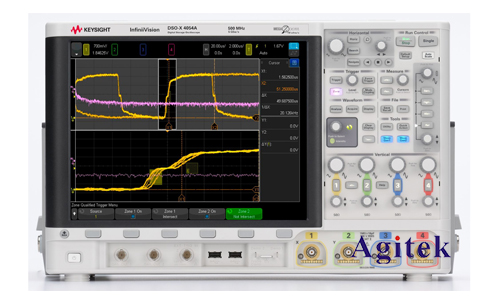

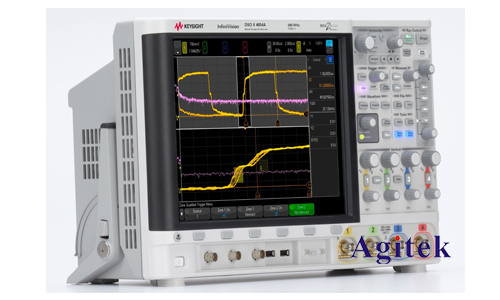

　　是德DSOX4104A数字存储示波器是电子工程师和技术人员常用的仪器，它能够捕获和分析信号，并提供多种测量功能，其中频率测量是至关重要的一个。本文将详细介绍如何使用DSOX4104A示波器测量频率，涵盖自动测量和手动测量两种方法，并提供详细步骤和示例说明。

　　自动测量频率

　　DSOX4104A示波器提供了自动频率测量功能，可以方便快捷地获得信号的频率信息。以下是使用自动测量功能测量频率的步骤：

　　1.连接信号:将待测信号连接到示波器的通道。

　　2.设置触发:确保示波器正确触发，以便捕获稳定且清晰的信号波形。

　　3.选择测量:在示波器的菜单中选择"测量"或"测量设置"选项。

　　4.选择频率测量:在测量列表中选择"频率"或"频率（周期）"选项。

　　5.查看结果:示波器会在屏幕上显示测量结果，即信号的频率值。

　　手动测量频率

　　在某些情况下，自动测量可能无法满足要求，例如信号包含多个频率成分，需要手动测量特定频率。以下是使用手动测量方法测量频率的步骤：

　　1.连接信号:将待测信号连接到示波器的通道。

　　2.设置触发:确保示波器正确触发，以便捕获稳定且清晰的信号波形。

　　3.选择光标:在示波器的工具栏中选择光标工具，并放置两个光标，分别指向波形上的两个相邻峰值。

　　4.计算频率:通过光标读出两个峰值之间的水平距离，该距离代表一个周期的时长，然后用1除以该时长即可得到频率。例如，如果两个峰值之间的水平距离为10毫秒，则频率为1/0.01秒=100 Hz。

　　使用FFT分析测量频率

　　除了上述两种方法外，还可以使用示波器的快速傅里叶变换(FFT)功能分析信号的频率成分。

　　1.设置FFT模式:在示波器的菜单中选择"FFT"或"频谱分析"选项。

　　2.查看频谱图:示波器会显示信号的频谱图，横轴代表频率，纵轴代表幅度。

　　3.识别频率峰值:频谱图中出现的峰值代表信号中存在的频率成分，峰值的位置即为频率。

　　注意事项

　　确保示波器的带宽足够高，能够准确测量待测信号的频率。

　　信号的采样率应足够高，以确保频率测量结果的精确性。

　　注意波形的稳定性和噪声水平，它们会影响频率测量的准确性。

　　是德DSOX4104A示波器提供多种频率测量方法，包括自动测量、手动测量和FFT分析。选择最适合您需求的方法，并注意以上注意事项，可以确保频率测量结果的准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
