使用罗德与施瓦茨MXO58-100示波器测量电流

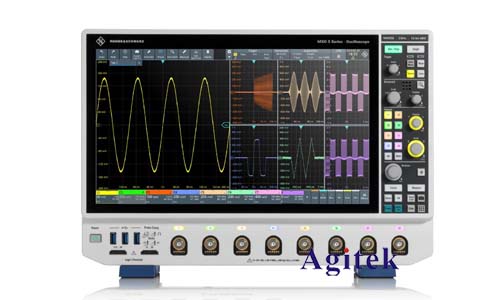

　　罗德与施瓦茨MXO58-100示波器是一款功能强大且用途广泛的仪器，能够满足各种电子测量需求。本文将重点介绍如何使用这款示波器测量电流，并提供详细的步骤和相关技巧。

　　电流测量原理

　　示波器通常用于测量电压，但通过使用电流探头，可以将其转换为测量电流的工具。电流探头本质上是一个低阻抗的传感器，将电流转换为与之成比例的电压信号。这个电压信号随后被示波器捕获并显示在屏幕上。

　　使用MXO58-100示波器测量电流

　　1.连接电流探头

　　选择合适的电流探头，其电流范围和带宽应与被测电流信号相匹配。

　　将探头的夹子连接到电路中需要测量电流的路径上。

　　将探头的输出连接到示波器的通道输入。

　　2.示波器设置

　　打开示波器并选择合适的通道。

　　在“测量”菜单中选择“电流”选项。

　　设置探头的增益和偏移量。

　　设置示波器的时间刻度和电压刻度，以便清楚地显示电流波形。

　　3.测量和分析

　　触发示波器，以捕获电流波形。

　　使用示波器的“测量”功能，读取电流的峰值、平均值、RMS值等参数。

　　分析电流波形，识别可能存在的异常或问题。

　　技巧和注意事项

　　确保电流探头的夹子牢固地连接到导线上，避免接触不良或松动导致的测量误差。

　　注意探头的极性，确保正确连接到电路。

　　选择合适的测量范围，避免电流超过探头的最大测量范围。

　　使用示波器的“自动设置”功能，可以自动调整时间刻度和电压刻度，方便快速观察波形。

　　如果需要更精确的测量，可以使用示波器的“数学”功能，对电流波形进行计算和分析。

　　罗德与施瓦茨MXO58-100示波器通过结合合适的电流探头，可以有效地进行电流测量。通过本文提供的步骤和技巧，可以帮助用户更好地理解和使用这款示波器进行电流测量，并获得准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
