是德DSOX4154A示波器测试电流波形怎么设置

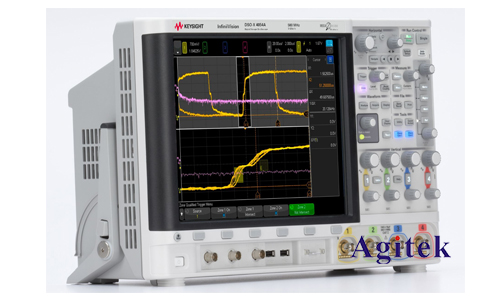

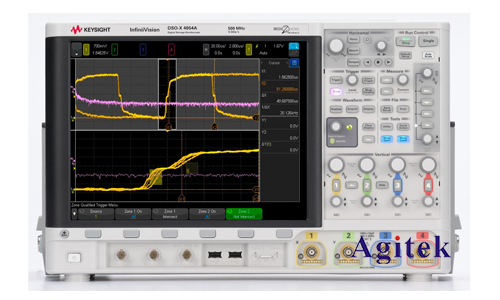

　　是德科技DSOX4154A数字存储示波器是一款功能强大的工具，可用于各种电子电路测试和故障排除。其中，电流波形测量是常见应用之一。本文将详细介绍如何使用DSOX4154A示波器进行电流波形测试，并提供一些实用技巧，帮助您更好地理解和应用该功能。

　　电流测量方法

　　DSOX4154A示波器本身不具备直接测量电流的能力，但可以通过以下两种方法进行电流波形测量：

　　1.电流探头法:使用专门的电流探头将被测电流转换为电压信号，然后通过示波器进行测量。电流探头通常包含一个高精度磁芯，通过安培定律将电流转换为电压输出。

　　2.电阻分压法:将一个已知阻值的电阻串联到被测电路中，并利用欧姆定律(U=IR)计算电流。示波器测量电阻两端的电压，然后通过公式计算得到电流。

　　具体操作步骤

　　以下以电流探头法为例，介绍DSOX4154A示波器进行电流波形测试的具体操作步骤：

　　步骤一：连接电流探头

　　1.选择合适的电流探头，并根据其说明书进行连接。

　　2.将电流探头的探针夹在被测电路的电流路径上，确保探头与电路形成闭合回路。

　　步骤二：设置示波器参数

　　1.通道选择:将示波器的通道设置为与电流探头连接的通道。

　　2.垂直刻度:根据电流探头的灵敏度和被测电流的范围，调整垂直刻度，确保波形显示在屏幕上。

　　3.时间刻度:设置时间刻度，以显示整个波形周期。

　　4.触发:选择合适的触发模式，例如边沿触发，并设置触发电平，以确保示波器能够稳定捕捉到波形。

　　步骤三：观察和分析波形

　　1.开始测量，观察示波器显示的电流波形。

　　2.测量波形的峰峰值、周期、频率等参数。

　　3.分析波形，判断电路工作状态是否正常。

　　实用技巧

　　在进行测量之前，请仔细阅读电流探头的说明书，了解其规格和使用注意事项。

　　确保探头夹紧电路，避免接触不良或信号干扰。

　　调整垂直刻度和时间刻度，以确保波形显示清晰完整。

　　尝试不同的触发模式，找到**的触发设置。

　　利用示波器的数学运算功能，对波形进行分析和处理。

　　注意事项

　　进行电流测量时，要注意安全操作，避免触电。

　　测量高电流时，要选择合适的电流探头，并注意其额定电流值。

　　使用示波器时，请参考其使用手册，熟悉其操作方法和功能。

　　通过以上步骤和技巧，您可以使用是德DSOX4154A示波器轻松进行电流波形测量。利用示波器强大的功能和灵活的操作方式，可以帮助您更好地理解和分析电路工作原理，进行故障诊断和性能评估，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
