如何使用是德MSO4154A示波器测试电流波形

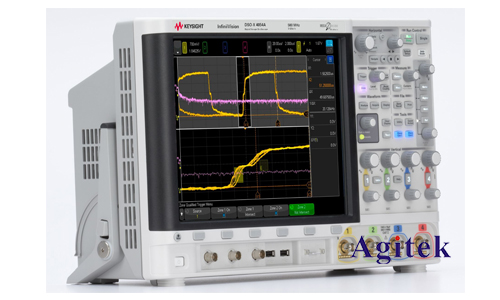

　　是德MSO4154A示波器是一款功能强大的测试仪器，可以用于测量各种信号，包括电流波形。本文将详细介绍如何使用MSO4154A示波器测试电流波形，并提供一些实用的技巧和注意事项。

　　硬件连接

　　首先，需要将电流探头连接到示波器。电流探头可以将电流信号转换为电压信号，以便示波器进行测量。常见的电流探头类型包括：

　　电流探头：直接夹在导线上测量电流，通常用于测量交流电流。

　　霍尔效应电流探头：通过霍尔效应测量电流，适用于测量直流和交流电流。

　　连接电流探头时，需要确保探头与被测电路正确连接，并注意探头的极性。

　　软件设置

　　1.选择合适的测量通道：MSO4154A示波器通常有多个测量通道，需要选择一个合适的通道连接电流探头。

　　2.设置时间基准：根据测试需求，设置合适的水平时间尺度，以便清晰地观察电流波形。

　　3.设置垂直刻度：调整垂直刻度，使电流波形显示在屏幕的合适位置。

　　4.设置耦合方式：根据测试信号的特点，选择合适的耦合方式，例如交流耦合或直流耦合。

　　5.触发设置：根据需要设置触发条件，例如上升沿触发、下降沿触发等。

　　6.波形测量工具：MSO4154A示波器提供丰富的测量工具，例如电压、电流、频率、相位等，可以用来分析电流波形的特性。

　　测量技巧

　　1.使用适当的电流探头：选择与被测电流范围相匹配的电流探头，确保探头的精度和灵敏度。

　　2.减少干扰：电流探头可能会受到环境噪声的干扰，需要尽量减少干扰源，例如远离高频设备或使用屏蔽线。

　　3.校准探头：在使用电流探头之前，需要进行校准，确保探头的测量准确性。

　　4.注意安全：测试电流时，需要注意安全，避免触碰高压电路或产生电弧。

　　典型应用

　　MSO4154A示波器可以用于测量各种电流波形，例如：

　　电源电流：测量电源的输出电流，分析电源的性能。

　　电机电流：测量电机的工作电流，分析电机的工作状态。

　　电路板电流：测量电路板上的电流，排查电路故障。

　　信号电流：测量信号的电流，分析信号的特性。

　　使用是德MSO4154A示波器测试电流波形是一个相对简单的过程，只要掌握正确的连接方法、软件设置和测量技巧，就可以获得准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
