普源DS2102A示波器测电压的使用方法

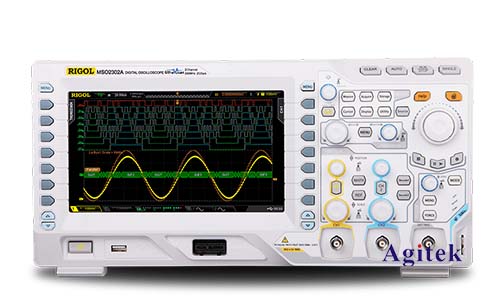

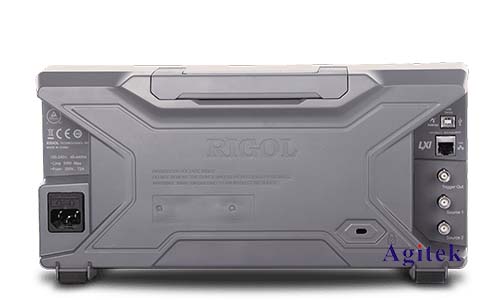

　　示波器是电子工程师必不可少的工具之一，它可以直观地显示信号的波形，并提供信号的频率、幅度、相位等参数信息。普源DS2102A是一款功能强大的双通道数字示波器，其操作简便、测量精度高，广泛应用于电子设计、调试、维修等领域。

　　本文将详细讲解使用普源DS2102A示波器进行电压测量的具体操作步骤，并分享一些实用技巧，帮助用户更好地使用该设备。

　　一、准备工作

　　1.连接示波器和被测电路:将示波器的探头连接到被测电路的测试点，并确保探头与电路良好接触。

　　2.选择合适的探头:根据被测信号的频率和幅度选择合适的探头。对于低频信号，可以选择1:1探头；对于高频信号，则需选择高带宽探头。

　　3.选择合适的耦合方式:示波器探头一般有三种耦合方式：DC耦合、AC耦合和接地。

　　-DC耦合可以测量直流信号和交流信号。

　　-AC耦合只能测量交流信号，并会滤除直流分量。

　　-接地可以用来将探头接地，方便测量地电位。

　　4.设置示波器:

　　-选择合适的时基:调整时基旋钮，使被测信号的波形完整地显示在屏幕上。

　　-选择合适的垂直刻度:调整垂直刻度旋钮，使被测信号的波形占据屏幕的大部分，以便于观察细节。

　　-设置触发条件:触发条件可以用来控制示波器采集信号的起始点，从而获得稳定的波形。

　　二、电压测量操作

　　1.选择测量模式:普源DS2102A示波器支持多种测量模式，例如电压、频率、周期、占空比等。选择所需的测量模式。

　　2.放置光标:使用光标，可以在示波器的波形上选取测量点，从而获得相应的测量值。

　　3.读取测量结果:示波器屏幕上会显示测量结果，包括电压值、频率值、周期值等。

　　三、常用测量技巧

　　1.利用探头补偿功能:示波器探头自身存在一定的误差，可以通过探头补偿功能来校正探头误差，提高测量精度。

　　2.使用自动测量功能:示波器一般配备了自动测量功能，可以自动识别波形并给出测量结果。

　　3.利用数学运算功能:示波器可以进行一些简单的数学运算，例如求和、平均值、差值等，方便用户进行更深入的分析。

　　4.利用保存功能:可以将测量的波形数据保存到示波器内部或导出到电脑，方便日后分析。

　　四、注意事项

　　1.使用示波器时，应注意安全，避免触电。

　　2.测量高电压信号时，应格外小心，并采取相应的安全措施。

　　3.在使用示波器之前，应仔细阅读说明书，熟悉操作流程。

　　4.应定期对示波器进行校准，确保测量精度。

　　使用普源DS2102A示波器测量电压，需要遵循一定的步骤，并掌握一些技巧，才能得到准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
