罗德与施瓦茨RTB2004示波器测电压

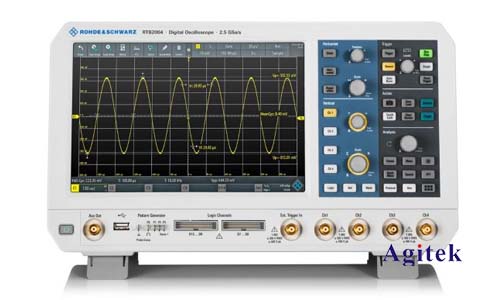

罗德与施瓦茨RTB2004示波器是一款功能强大且用途广泛的仪器,其在电压测量方面表现出色。本文将提供详细的指南,帮助用户充分利用RTB2004示波器的电压测量功能,并阐述一些关键的技巧和注意事项。
仪器准备
1.连接探头:确保使用与测量电压等级匹配的探头。选择合适的探头类型,例如高带宽探头、差分探头或电流探头,取决于具体测量需求。
2.校准探头:在使用探头前,建议进行校准,以确保测量精度。
3.设置示波器:打开RTB2004示波器,并根据测量需求进行基本设置,例如时间刻度、电压刻度、触发条件等。
电压测量步骤
1.连接被测电路:将探头连接到被测电路的测试点。注意连接的极性,以确保测量结果的正确性。
2.设置探头补偿:在连接探头后,进行探头补偿,以消除探头带来的误差。
3.选择合适的测量模式:RTB2004示波器提供了多种测量模式,例如单次测量、平均测量、峰值测量等。根据测量需求选择合适的模式。
4.观察波形:观察示波器显示的波形,并根据需要调整时间刻度、电压刻度等参数,以获得**的显示效果。
5.读取测量结果:RTB2004示波器提供了多种测量功能,例如电压测量、频率测量、周期测量、占空比测量等。根据需要选择合适的测量功能,并记录测量结果。
测量技巧与注意事项
1.接地问题:确保被测电路和示波器之间有良好的接地,避免接地回路引起的测量误差。
2.探头负载:探头会对被测电路造成一定的负载,因此选择合适的探头阻抗,避免对电路造成过大的影响。
3.噪声干扰:外部噪声可能会影响测量结果,可以通过滤波器、屏蔽等措施来减少噪声干扰。
4.测量精度:RTB2004示波器的测量精度受多种因素影响,例如探头的精度、示波器本身的精度、环境温度等。
5.安全操作:在使用示波器进行测量时,请务必遵守安全操作规程,防止触电或其他安全事故。
示例应用
RTB2004示波器可用于各种电压测量应用,例如:
电源电压测量:测量电源输出的电压幅值、频率、纹波等参数。
信号电压测量:测量信号的幅值、频率、波形等参数。
电路故障诊断:通过观察波形,定位电路故障。
罗德与施瓦茨RTB2004示波器是一款功能强大的电压测量工具,其提供了多种测量功能和操作选项。本文提供了一份详细的电压测量指南,帮助用户充分利用其功能,提高测量效率和准确性。通过遵循本文中的步骤和技巧,用户可以有效地进行电压测量,并获得准确可靠的结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
