泰克MSO24示波器测试电流波形怎么设置

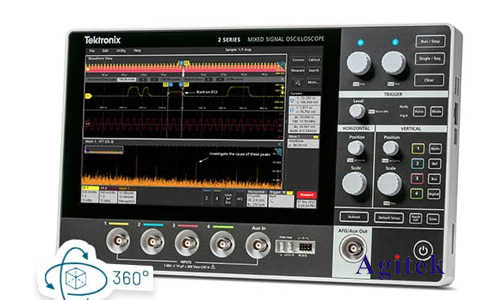

泰克MSO24示波器是一款功能强大的测试仪器,能够以高精度和灵活性测量各种信号,包括电流波形。正确设置示波器以测试电流波形至关重要,这能够帮助用户准确地测量电流信号,并分析电路中的电流特性。本文将详细介绍如何使用泰克MSO24示波器测试电流波形,并提供一些实用的技巧和建议。
测试电流波形的原理
在使用示波器测试电流波形时,通常需要将电流信号转换为电压信号,因为示波器只能测量电压。常用的转换方法是使用电流探头或分流电阻。
电流探头:电流探头是一种专门用于测量电流的传感器,它通常采用磁场感应原理,将电流转换为与之成比例的电压信号。
分流电阻:分流电阻是一种阻值很小的电阻,将电流信号的一部分分流到示波器输入端,通过测量分流电阻上的压降来推算电流值。
泰克MSO24示波器测试电流波形设置步骤
1.选择合适的探头或分流电阻:根据待测电流的大小和频率范围选择合适的电流探头或分流电阻。
2.连接探头或分流电阻:将电流探头或分流电阻连接到电路中需要测量的电流路径上。
3.将探头或分流电阻连接到示波器:将电流探头或分流电阻的输出端连接到示波器的输入通道。
4.设置示波器参数:
通道设置:选择正确的输入通道,并根据探头或分流电阻的比例系数进行校准。
时间基准设置:根据待测电流波形的频率设置合适的时间基准,以确保能够完整地显示波形。
垂直刻度设置:根据待测电流的范围设置合适的垂直刻度,以确保波形能够清晰地显示在屏幕上。
触发设置:设置合适的触发模式和触发电平,以确保示波器能够准确地捕捉到所需的电流波形。
5.观察和测量波形:观察示波器屏幕上的波形,并根据需要进行测量和分析。
一些实用的技巧和建议
使用示波器的自动设置功能:泰克MSO24示波器提供自动设置功能,可以帮助用户快速设置示波器参数。
使用示波器的数学运算功能:泰克MSO24示波器提供多种数学运算功能,可以对测量到的电流波形进行分析和处理,例如求平均值、峰值、有效值等。
使用示波器的存储功能:可以将测量的电流波形保存到示波器的存储器中,以便后续分析和比较。
使用示波器的网络功能:泰克MSO24示波器提供网络功能,可以将测量结果上传到网络,方便用户进行远程分析和协作。
泰克MSO24示波器是一款功能强大的测试仪器,能够有效地帮助用户测试电流波形。通过选择合适的探头或分流电阻,并正确设置示波器参数,用户可以准确地测量电流信号,并进行深入分析。本文提供的步骤和技巧能够帮助用户更好地使用泰克MSO24示波器测试电流波形,获得更准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
