罗德与施瓦茨RTB2004示波器如何测数字信号

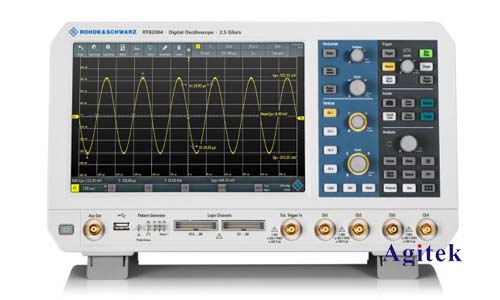

罗德与施瓦茨RTB2004是一款功能强大的数字示波器,其高带宽、高速采样率和丰富的分析功能使其成为数字信号测量领域的理想选择。在高速数字电路设计、调试和测试过程中,准确地测量和分析数字信号至关重要。本文将详细介绍使用RTB2004示波器进行数字信号测量的步骤和技巧,并探讨一些常见的测量应用和分析方法。
1.连接与设置
首先,将数字信号源连接到示波器的通道输入,确保连接线缆的阻抗匹配,避免信号衰减或反射。然后,在示波器界面上,选择合适的输入阻抗、耦合模式以及触发方式。对于数字信号,一般选择高阻抗输入和交流耦合,并根据信号特性选择合适的触发源和触发电平。
2.协议分析
RTB2004示波器内置了强大的协议分析功能,可以对多种数字协议进行解码和分析,如I2C、SPI、UART、CAN等。在协议分析模式下,示波器可以显示协议数据包的详细信息,包括地址、数据、时钟、校验位等。用户可以通过分析数据包来识别信号的逻辑状态、数据内容、时序关系等,帮助快速定位问题并进行调试。
3.眼图测量
眼图是评估数字信号质量的重要指标,反映了信号在不同时间点上的幅度和定时误差。RTB2004示波器可以生成眼图,并提供多种参数测量功能,包括眼高、眼宽、眼闭合率等。用户可以通过观察眼图来判断信号的整体质量,并分析信号中存在的抖动、串扰等问题。
4.抖动测量
抖动是指数字信号的定时误差,会影响信号的可靠性和数据传输质量。RTB2004示波器提供了多种抖动测量功能,可以测量周期性抖动、随机抖动、确定性抖动等。用户可以通过分析抖动参数来识别抖动的来源,并采取措施进行改善。
5.误码率测试
误码率是指在数据传输过程中出现的错误比特数与总比特数之比,是衡量数字信号传输可靠性的重要指标。RTB2004示波器可以进行误码率测试,并提供误码率的统计数据。用户可以通过误码率测试来评估信号的传输质量,并进行性能优化。
6.常见应用
RTB2004示波器广泛应用于各种数字信号测量应用,例如:
高速数字电路的设计与调试
数据传输系统的测试与分析
通信系统性能评估
数字信号处理算法的验证
罗德与施瓦茨RTB2004示波器是一款功能强大的数字示波器,可以满足各种数字信号测量需求。本文介绍了使用RTB2004示波器进行数字信号测量的步骤和技巧,并探讨了常见的测量应用和分析方法。希望本文能够帮助用户充分发挥示波器功能,准确高效地进行数字信号测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
