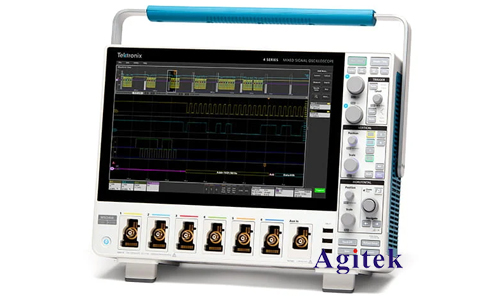

泰克MSO44B示波器测试纹波方法

　　在电子设计中，纹波信号是常见的噪声源，它会影响电路的性能和稳定性。为了准确评估和控制纹波，使用示波器进行测试至关重要。泰克MSO44B示波器以其高性能、多种测量功能和易用性，成为测试纹波信号的理想工具。本文将详细介绍如何使用泰克MSO44B示波器测试纹波信号，并提供一些实用的技巧和注意事项。

　　一、准备工作

　　连接示波器:将示波器探头连接到待测信号点。确保探头与信号源的阻抗匹配，以获得准确的测量结果。

　　选择合适的探头:根据信号类型和频率选择合适的探头。例如，对于高频信号，可以使用高带宽探头。

　　设置触发:为了捕获稳定的纹波信号，需要设置合适的触发条件。例如，可以使用边沿触发或斜率触发。

　　设置时间基准:选择合适的时间基准以观察纹波的周期性变化。

　　设置垂直刻度:调整垂直刻度以清晰地显示纹波信号的幅度。

　　二、测量方法

　　测量峰峰值电压:使用示波器上的测量功能，可以直接测量纹波信号的峰峰值电压，即最高峰值与最低峰值之间的电压差。

　　测量平均值:使用示波器上的测量功能，可以测量纹波信号的平均值，即所有数据点的平均电压值。

　　测量频率:使用示波器上的测量功能，可以测量纹波信号的频率，即纹波信号在一个周期内重复出现的次数。

　　测量占空比:使用示波器上的测量功能，可以测量纹波信号的占空比，即纹波信号的高电平持续时间占整个周期时间的比例。

　　使用FFT分析:利用示波器上的FFT分析功能，可以将纹波信号分解成不同频率成分，以确定主要的噪声源。

　　三、数据分析

　　观察波形:观察纹波信号的波形，可以直观地了解纹波信号的特征，例如周期性、幅度、频率等。

　　分析频率成分:通过FFT分析，可以分析纹波信号的频率成分，确定主要的噪声源。

　　分析幅度变化:观察纹波信号的幅度变化，可以判断纹波信号的稳定性。

　　四、注意事项

　　注意探头的阻抗:探头的阻抗会影响测量结果，因此要确保探头与信号源的阻抗匹配。

　　注意接地:确保示波器和被测电路的接地良好，以避免干扰信号。

　　注意信号的频率范围:选择合适的示波器和探头，以满足信号的频率范围要求。

　　注意安全:在操作示波器时，要遵守安全操作规程，避免触电。

　　泰克MSO44B示波器以其强大的测量功能和易用性，为测试纹波信号提供了便捷高效的工具。通过正确设置参数和使用相应的测量方法，可以准确地测量纹波信号的各项指标，为电路设计和优化提供参考，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
