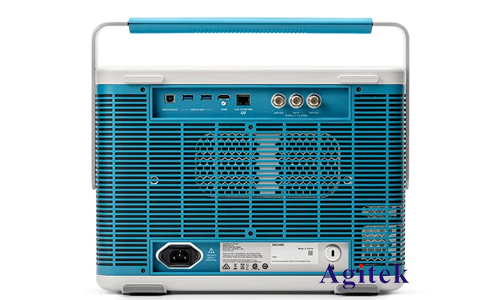

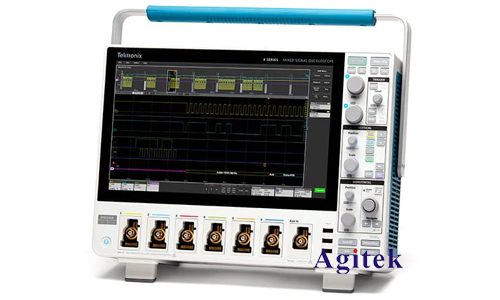

泰克MSO46示波器清测试纹波方法
在电子设备的设计和调试过程中,纹波测试是一个非常重要的环节。纹波是指在直流信号上叠加的交流信号,它会影响设备的稳定性和性能。因此,准确测量和分析纹波至关重要。泰克MSO46示波器是一款功能强大的仪器,它可以帮助用户轻松地进行纹波测试,并获得精准的测量结果。
一、准备工作
在进行纹波测试之前,需要准备以下材料:
1.泰克MSO46示波器
2.测试探头:选择合适的探头,例如高带宽、低噪声的探头。
3.被测设备
4.电源
5.测试连接线
二、示波器设置
1.通道设置:选择合适的通道来连接被测设备的信号。
2.时间刻度:根据信号频率选择合适的时基,以便观察到完整的波形。
3.电压刻度:设置合适的电压刻度,确保纹波信号能够清晰地显示在屏幕上。
4.触发设置:选择合适的触发模式,例如边沿触发或斜率触发,以确保示波器可以稳定地捕捉到信号。
5.耦合模式:选择合适的耦合模式,例如直流耦合或交流耦合,以过滤掉直流信号。
6.带宽限制:根据需要选择合适的带宽限制,以滤除高频噪声。
7.测量参数:设置所需的测量参数,例如峰峰值、平均值、有效值等。
三、纹波测试方法
1.连接设备:将测试探头连接到被测设备的信号输出端,并将探头连接到示波器的输入通道。
2.启动测试:开启电源,并启动示波器。
3.调整参数:根据信号特征调整示波器参数,确保波形显示清晰。
4.观察波形:观察示波器屏幕上的波形,并仔细分析纹波信号。
5.测量数据:使用示波器的测量功能,测量纹波信号的各种参数,例如峰峰值、平均值、有效值等。
四、数据分析
1.峰峰值:表示纹波信号的幅度。
2.平均值:表示纹波信号的平均值。
3.有效值:表示纹波信号的有效值,它反映了纹波信号的能量。
4.频率:表示纹波信号的频率。
5.谐波分析:可以使用示波器提供的谐波分析功能,分析纹波信号的谐波成分,了解纹波信号的频率分布。
五、注意事项
1.使用合适的探头,以确保测量结果的准确性。
2.选择合适的示波器参数,以确保波形显示清晰。
3.仔细分析纹波信号,并记录测量结果。
4.了解纹波信号的来源,以便进行有效的调试。
5.参考相关的标准或规范,评估纹波信号的等级是否符合要求。
使用泰克MSO46示波器测试纹波是一种便捷高效的方法,它可以帮助用户快速准确地测量和分析纹波信号。本文详细介绍了纹波测试的步骤、技巧和数据分析方法,帮助用户更好地理解和掌握纹波测试技术,提高电子设备的设计和调试效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
