罗德与施瓦茨RTB2004示波器测开关电源输出波形

　　开关电源作为现代电子设备中不可或缺的电源模块，其性能直接影响着设备的稳定性和可靠性。为了确保开关电源的性能满足设计要求，对其输出波形进行准确的测量和分析至关重要。罗德与施瓦茨RTB2004示波器是一款高性能的数字示波器，其强大的功能和灵活的应用使其成为开关电源测试的理想工具。

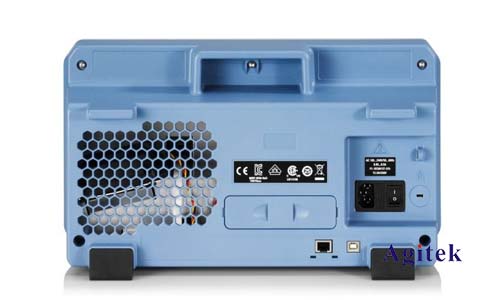

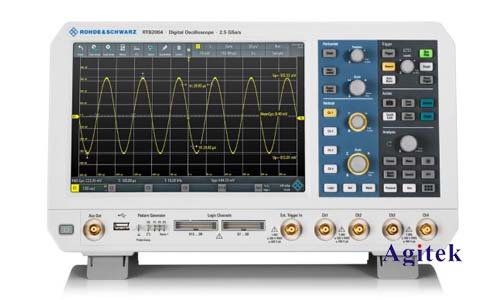

　　一、罗德与施瓦茨RTB2004示波器简介

　　罗德与施瓦茨RTB2004示波器是一款具有高采样率、高带宽、高分辨率的数字示波器，拥有丰富的测量功能和强大的分析能力。其主要特点如下：

　　高采样率:RTB2004的采样率高达10 GSa/s，能够捕捉到快速变化的信号细节。

　　高带宽:RTB2004的带宽可达2 GHz，能够清晰地显示高频信号。

　　高分辨率:RTB2004的垂直分辨率高达12位，能够准确地显示信号的细微变化。

　　丰富的测量功能:RTB2004提供了丰富的测量功能，例如电压、电流、频率、相位、时间间隔、上升时间、下降时间等，可以满足各种测量需求。

　　强大的分析能力:RTB2004拥有强大的分析能力，可以进行信号的频谱分析、波形比较、趋势分析等，帮助用户更深入地理解信号特征。

　　二、开关电源输出波形测量方法

　　3.1连接方式

　　将示波器的探头连接到开关电源的输出端，确保探头与电源输出端之间具有良好的接地连接。

　　3.2参数设置

　　时间基准:根据信号的频率和变化速度设置合适的水平时间基准，确保能够完整地显示一个或多个完整的周期。

　　垂直刻度:根据信号的幅值设置合适的垂直刻度，确保信号能够在屏幕上清晰地显示，并能够区分信号的细节变化。

　　触发方式:选择合适的触发方式，例如边沿触发、斜率触发等，确保示波器能够稳定地捕获信号。

　　触发电平:设置合适的触发电平，确保示波器能够在信号的特定位置触发。

　　3.3测量指标

　　输出电压:测量开关电源输出电压的幅值、稳定性、纹波等参数。

　　输出电流:测量开关电源输出电流的幅值、稳定性、纹波等参数。

　　上升时间和下降时间:测量开关电源输出电压的上升时间和下降时间，评估电源的响应速度。

　　脉冲宽度:测量开关电源输出电压的脉冲宽度，评估电源的效率。

　　谐波失真:测量开关电源输出电压的谐波成分，评估电源的品质。

　　三、数据分析与问题诊断

　　波形分析:分析示波器显示的输出波形，判断开关电源是否正常工作，以及是否存在异常情况。

　　参数比较:将测量结果与设计规格进行比较，判断开关电源是否满足设计要求。

　　问题诊断:根据波形分析和参数比较的结果，判断开关电源出现问题的原因，并进行针对性的调试和修复。

　　四、应用案例

　　5.1开关电源调试

　　利用示波器测量开关电源的输出波形，可以帮助工程师快速定位和解决开关电源调试过程中出现的各种问题，例如电压过高、纹波过大、响应速度慢等。

　　5.2开关电源性能测试

　　利用示波器测量开关电源的输出波形，可以对开关电源进行全面的性能测试，例如测量输出电压的稳定性、纹波、上升时间、下降时间、脉冲宽度等指标，评估电源的效率、稳定性、响应速度等性能指标。

　　5.3开关电源故障分析

　　利用示波器测量开关电源的输出波形，可以帮助工程师分析开关电源出现的故障原因，例如输出电压偏低、纹波过大、输出电流不稳定等，并进行故障诊断和修复。

　　罗德与施瓦茨RTB2004示波器是一款功能强大、性能卓越的数字示波器，能够满足开关电源测试的各种需求。通过合理的参数设置和数据分析，可以利用示波器对开关电源的输出波形进行准确的测量和分析，帮助工程师更好地理解开关电源的工作原理，提高电源的设计、调试和故障诊断效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
