罗德与施瓦茨RTB2004示波器为什么X/Y模式需要触发？

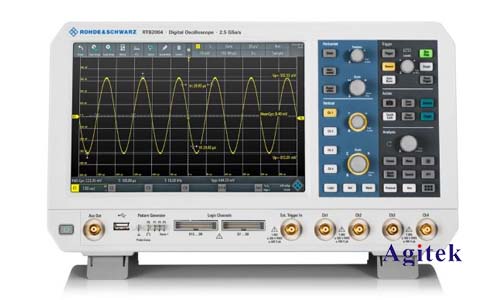

　　罗德与施瓦茨RTB2004示波器是一款功能强大的数字示波器，其X/Y模式可以用于观察两个信号之间的关系，这在分析相位、频率和幅度之间的关系时非常有用。然而，在使用X/Y模式时，触发功能至关重要，它可以确保示波器仅捕捉到感兴趣的信号事件，并避免无关数据的干扰，从而提高测量精度和分析效率。

　　X/Y模式触发原理

　　示波器中的触发功能用于确定示波器开始采集数据的时机。在X/Y模式下，触发信号通常来自一个或两个输入通道，并根据预设的触发条件来确定触发时刻。

　　触发条件:触发条件可以是各种类型的信号事件，例如电压阈值、上升沿、下降沿、脉冲宽度或信号模式。

　　触发源:触发源可以是单个输入通道，也可以是两个输入通道的组合，例如通道1上升沿触发通道2的下降沿。

　　触发延迟:触发延迟允许用户在触发事件发生后延迟一定时间开始采集数据，从而观察到触发事件之前或之后的信号状态。

　　X/Y模式触发的重要性

　　在X/Y模式下，触发功能至关重要，因为它可以:

　　提高测量精度:触发可以确保示波器仅捕捉到感兴趣的信号事件，从而减少无关数据的干扰，提高测量精度。

　　简化数据分析:触发可以帮助用户聚焦于感兴趣的信号区域，简化数据分析流程。

　　避免数据丢失:触发可以确保示波器在特定事件发生时开始采集数据，避免数据丢失。

　　提高信号分析效率:触发可以帮助用户快速定位到关键信号事件，提高信号分析效率。

　　RTB2004示波器X/Y模式触发设置

　　罗德与施瓦茨RTB2004示波器提供丰富的触发设置选项，用户可以根据实际需求进行配置。

　　触发源:用户可以选择一个或两个输入通道作为触发源。

　　触发条件:用户可以设置各种触发条件，例如电压阈值、上升沿、下降沿、脉冲宽度等。

　　触发延迟:用户可以设置触发延迟，以观察触发事件之前或之后的信号状态。

　　触发模式:用户可以选择单次触发、自动触发或连续触发模式。

　　示例应用

　　相位测量:在测量两个信号之间的相位差时，可以使用X/Y模式触发。例如，可以设置通道1上升沿触发通道2的下降沿，从而捕捉到两个信号之间的相位关系。

　　频率测量:在测量信号的频率时，可以使用X/Y模式触发。例如，可以设置通道1上升沿触发通道2上升沿，从而捕捉到信号的周期变化。

　　信号模式分析:在分析信号的模式时，可以使用X/Y模式触发。例如，可以设置触发条件捕捉到特定信号模式，从而分析信号的特性。

　　罗德与施瓦茨RTB2004示波器X/Y模式触发功能对于提高测量精度、简化数据分析、避免数据丢失和提高信号分析效率至关重要。通过合理设置触发条件和模式，用户可以有效地利用X/Y模式来分析信号之间的关系，获取更加准确和有效的测量结果，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
