泰克MSO56B示波器测试纹波方法

　　泰克MSO56B示波器是一款功能强大的仪器，可用于测试各种电子信号，其中包括纹波测量。本文将详细介绍如何使用泰克MSO56B示波器进行纹波测试，并提供相关设置步骤和分析方法，帮助用户更有效地进行纹波测量和分析。

　　一、纹波测量概述

　　纹波是指直流信号中叠加的交流信号，通常表现为信号电压或电流值在稳定直流值附近发生周期性波动。在电源、音频放大器、电子设备等应用中，纹波的存在会影响设备的稳定性、可靠性以及性能。因此，对纹波进行测量和分析至关重要。

　　二、泰克MSO56B示波器的特点

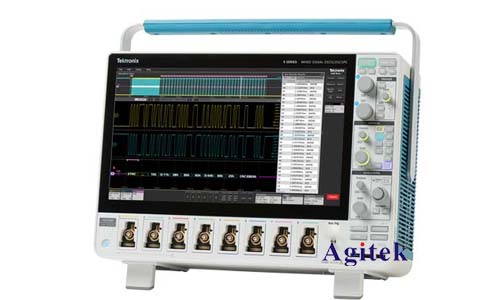

　　泰克MSO56B示波器是一款多功能数字示波器，拥有以下特点：

　　高带宽和采样率:提供高达6 GHz的带宽和20 GSa/s的采样率，能够捕捉到快速变化的信号细节。

　　混合信号分析:同时支持模拟和数字信号的分析，满足不同应用需求。

　　丰富的测量功能:包括电压、电流、频率、相位、占空比等测量功能，可满足各种测量需求。

　　灵活的探头选择:支持多种探头，可根据实际情况选择合适的探头进行测量。

　　强大的软件功能:提供多种分析工具和软件，方便用户进行信号分析和数据处理。

　　三、纹波测量方法

　　使用泰克MSO56B示波器进行纹波测量，主要分为以下几个步骤：

　　1.连接探头和信号源:

　　选择合适的探头，连接到示波器的通道输入端。

　　将探头连接到被测信号源，确保连接牢固。

　　2.设置示波器参数:

　　时间刻度:根据信号频率，设置合适的横轴时间刻度，确保能够完整地观察到纹波信号的周期。

　　垂直刻度:根据信号幅度，设置合适的纵轴电压刻度，确保能够清晰地观察到纹波信号的幅度变化。

　　触发:选择合适的触发模式，确保示波器能够稳定地捕捉到纹波信号。

　　测量:选择“纹波”测量功能，并设置测量参数，例如峰峰值纹波、RMS纹波等。

　　3.观察和分析信号:

　　观察示波器显示的信号波形，并根据设置的测量参数，获得纹波值。

　　分析纹波的频率、幅度、相位等特性，并根据实际应用需求，判断纹波是否符合预期标准。

　　4.使用示波器软件功能:

　　泰克MSO56B示波器自带强大的软件功能，可用于对信号进行进一步分析和处理。例如，可以使用频谱分析功能查看纹波信号的频谱，识别纹波的主要频率成分。

　　四、纹波测量示例

　　以下以一个简单的电源电路为例，演示如何使用泰克MSO56B示波器进行纹波测量：

　　电路:使用一个直流电源为一个负载提供直流电压。

　　目标:测量直流电源输出的纹波电压。

　　步骤:

　　连接示波器探头到直流电源的输出端。

　　设置示波器参数，例如时间刻度设置为10ms/div，垂直刻度设置为1V/div。

　　选择“纹波”测量功能，并设置测量参数，例如峰峰值纹波。

　　观察示波器显示的信号波形，并记录峰峰值纹波的值。

　　泰克MSO56B示波器是一款功能强大的仪器，能够有效地进行纹波测量和分析。本文介绍了使用该示波器进行纹波测试的方法，包括设置步骤、测量参数的解释以及分析方法。用户可以根据实际应用需求，选择合适的参数和方法进行纹波测量，确保设备的稳定性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
