是德DSOX3054G示波器测电压的使用方法

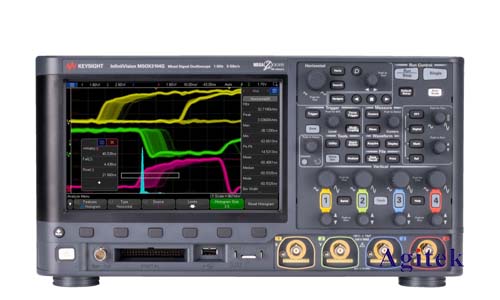

　　是德科技DSOX3054G示波器是一款功能强大、操作便捷的数字示波器，广泛应用于电子电路设计、测试、调试等领域。本文将以DSOX3054G为例，详细介绍示波器电压测量的使用步骤，帮助用户更好地掌握示波器操作方法。

　　1.连接探头

　　使用适当的探头连接被测信号。DSOX3054G示波器支持多种类型的探头，如高阻抗探头、低阻抗探头、电流探头等。选择合适的探头类型，确保探头能够准确测量被测信号。

　　将探头连接到示波器的通道输入端，并确保探头连接牢固。一般情况下，示波器有4个通道，分别对应着CH1、CH2、CH3、CH4。

　　校准探头。在使用探头前，需要对探头进行校准，以确保测量数据的准确性。可以使用示波器的内置校准功能或使用校准器进行校准。

　　2.设置通道

　　选择合适的通道。根据被测信号的特性，选择合适的通道进行测量。例如，如果需要测量两个信号之间的相位差，可以选择两个通道同时进行测量。

　　设置通道的耦合方式。常用的耦合方式有AC耦合和DC耦合。AC耦合可以去除直流分量，而DC耦合则保留直流分量。根据被测信号的特性选择合适的耦合方式。

　　设置通道的电压量程。电压量程决定了示波器能够显示的电压范围。选择合适的电压量程，确保被测信号能够完整显示在屏幕上。

　　设置通道的带宽。带宽决定了示波器能够测量的信号频率范围。选择合适的带宽，确保被测信号能够被准确测量。

　　3.设置触发条件

　　设置触发方式。常见的触发方式有边沿触发、斜率触发、脉冲宽度触发等。根据被测信号的特点选择合适的触发方式，确保能够稳定地捕获被测信号。

　　设置触发电平。触发电平是指触发信号的阈值电压。选择合适的触发电平，确保触发信号能够被可靠地识别。

　　设置触发边沿。触发边沿是指触发信号的上升沿或下降沿。选择合适的触发边沿，确保触发信号能够被正确触发。

　　4.测量参数

　　测量电压值。示波器可以测量电压的峰峰值、平均值、有效值、最大值、最小值等参数。通过鼠标点击屏幕上的信号波形，可以方便地读取这些参数的值。

　　测量时间参数。示波器可以测量信号的周期、频率、上升时间、下降时间等参数。通过使用示波器上的测量工具，可以方便地测量这些参数的值。

　　测量相位差。示波器可以测量两个信号之间的相位差。通过使用示波器上的测量工具，可以方便地测量两个通道信号之间的相位差。

　　5.数据保存

　　保存波形数据。示波器可以将测量到的波形数据保存到存储器中。保存时可以选择多种格式，如CSV格式、波形文件格式等。

　　保存屏幕截图。示波器可以将屏幕上的波形图像保存为图片文件。保存时可以选择多种图片格式，如PNG格式、JPG格式等。

　　6.注意事项

　　探头连接牢固。确保探头连接到示波器通道输入端，并连接牢固，避免信号测量不稳定或出现错误。

　　注意探头接地。使用高阻抗探头时，需要将探头的接地端连接到电路的地线上，避免引入噪声。

　　避免探头负载效应。探头本身会对被测电路产生一定负载，选择合适的探头，避免探头负载效应影响被测信号的特性。

　　选择合适的电压量程。选择过大的电压量程，可能会导致被测信号无法完整显示在屏幕上；选择过小的电压量程，可能会导致信号超出示波器量程而出现截断。

　　选择合适的触发条件。选择合适的触发条件，可以有效地捕获被测信号，避免出现测量结果不稳定或错误。

　　校准探头。在使用探头前，需要对探头进行校准，以确保测量数据的准确性。可以使用示波器的内置校准功能或使用校准器进行校准。

　　7.应用场景

　　电路调试：使用示波器测量电路的信号波形，可以帮助工程师识别电路中的问题，进行调试和优化。

　　电路测试：使用示波器测量电路的信号波形，可以测试电路的性能是否符合设计要求，例如测量电路的频率、上升时间、下降时间等参数。

　　故障诊断：使用示波器测量电路的信号波形，可以帮助工程师诊断电路故障，例如识别信号失真、信号丢失、信号幅度过小等问题。

　　科学研究：示波器可以用来测量各种物理现象，例如声波、光波、电磁波等，为科学研究提供数据支撑。

　　DSOX3054G示波器是一款功能强大、操作便捷的数字示波器，可以方便地进行电压测量，并提供丰富的测量参数和数据保存功能。通过本文的介绍，相信用户能够更好地理解DSOX3054G示波器的使用步骤，提升电压测量效率和准确性，为电子电路设计、测试、调试等领域提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
