罗德与施瓦茨RTB2004示波器自动触发模式下无同步

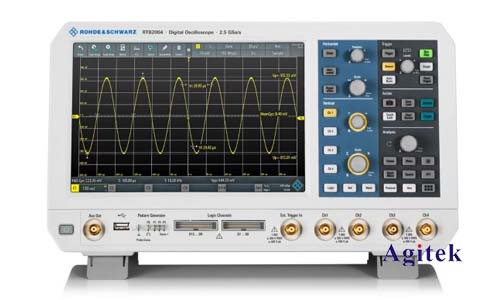

罗德与施瓦茨RTB2004示波器是一款功能强大的仪器,其自动触发模式旨在简化信号捕获过程。然而,在某些情况下,示波器可能会遇到无同步问题,导致无法正常触发信号。本文将深入探讨RTB2004示波器自动触发模式下的无同步现象,分析其成因,并提供解决方法。
无同步现象的原因分析
RTB2004示波器自动触发模式下出现无同步现象通常与以下因素有关:
触发源选择错误:自动触发模式需要选择合适的触发源,并设置正确的触发条件。如果触发源选择错误,或者触发条件设置不合理,则无法触发信号。
触发信号质量差:如果触发信号的质量较差,例如信号幅度过小,噪声过大,或信号频率过高,示波器可能无法识别触发事件,从而导致无同步。
输入信号频率过高:当输入信号频率过高时,示波器的采样率可能不足以捕获所有信号细节,从而导致触发信号丢失。
示波器设置错误:示波器的某些设置,例如触发边沿选择、触发级别设置等,如果与实际信号不匹配,也可能导致无同步。
硬件问题:极少数情况下,示波器本身的硬件问题,例如触发电路故障,也可能导致无同步。
解决无同步问题的方法
针对不同的原因,解决无同步问题的方法也有所不同:
检查触发源和触发条件:确保选择正确的触发源,并根据信号特点设置合理的触发条件,例如触发边沿、触发级别等。
提高触发信号质量:可以尝试使用滤波器或增益放大器来改善触发信号质量,减少噪声干扰。
降低输入信号频率:如果输入信号频率过高,可以尝试使用分频器或频率转换器降低信号频率。
调整示波器设置:仔细检查示波器的触发设置,确保所有参数都符合实际信号特点。
检查硬件故障:如果以上方法都无法解决问题,则需要检查示波器本身的硬件问题,例如触发电路是否正常工作。
常见错误案例
以下是一些常见的无同步错误案例:
案例一:用户试图使用方波信号作为触发源,但示波器却无法触发。原因可能是方波信号的占空比不合适,导致示波器无法识别触发边沿。
案例二:用户试图使用低频信号作为触发源,但示波器却无法触发。原因可能是信号幅度过小,导致示波器无法识别触发事件。
案例三:用户试图使用高频信号作为触发源,但示波器却无法触发。原因可能是示波器的采样率不足以捕获所有信号细节。
RTB2004示波器自动触发模式下的无同步现象通常是由触发源选择错误、触发信号质量差、输入信号频率过高、示波器设置错误或硬件问题导致的。通过仔细分析问题原因,采取相应的解决措施,可以有效地解决无同步问题,保证示波器正常工作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
