电池放电测试

　　电能是我们生活中使用最为方便的能源，我们无时不刻不在使用着电能。时至今日，我们已经能够随时随地获得电能，这些便捷离不开可充电的锂离子电池。锂电池经过多年的技术革新，综合性能不断提升，已经应用在了非常多的领域，但正因为如此，对电池的进行全面的测试非常有必要，因为锂电池在工作异常时可能出现起火爆炸的事故，导致人身伤害和财产损失。在电池的各项测试中，电池放电测试是其中重要的一环。电池的放电测试对电池循环寿命，放电性能评估有很大的帮助。

　　电池的端口电压

　　在电池放电测试中，需要时刻关注电池的端口电压。一方面，计算电池可释放出来的能量需要根据电池的实时端口电压进行计算，以得到实际放电过程中的准确的功率参数；另一方面，由于锂电池在过度放电时会因为电池内部物质或结构发生不可逆变化而导致电池损坏或性能下降，为了避免这种情况发生，电子负载的电池测试模式需要设定放电终止的阈值电压，一旦达到终止放电的电压条件，电子负载能自动停止测试而无需人时刻监视电池电压，以避免电池的过度放电。

　　电池到电子负载之间导线的电阻

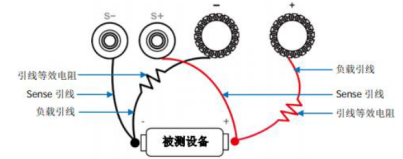

　　电池到电子负载之间的导线必然存在一定的电阻，当被测设备输出大电流时，负载引线上的压降将变得不可忽略，这将使电子负载在建立负载电流之后的端口电压低于电池实际的端口电压，显然，这与连接线缆的引线等效电阻有直接的关系。为了确保电子负载可以准确测量被测设备的输出电压，电子负载需要提供独立于堵在端子的额外远端Sense端子，当电子负载处于Sense工作模式时，Sense功能被启用，接线方式如下图所示。
