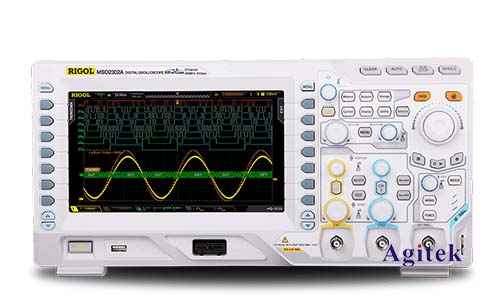

普源示波器基线不归零:常见原因及解决方法
在使用普源示波器进行信号分析时,我们经常会遇到基线不归零的问题,这会影响到信号的准确测量和分析。基线不归零指的是示波器屏幕上的水平基线没有位于屏幕的中央位置,而是偏移了,这会导致信号波形显示不准确。本文将深入探讨普源示波器基线不归零的常见原因和解决方案。
一、基线不归零的原因分析:
普源示波器基线不归零通常由以下几种原因造成:
1.探头接地不良:由于探头接地不良,信号地线与示波器地线之间存在电位差,导致基线偏移。这可能是探头接地线断裂、接触不良或探头质量问题造成的。
2.探头补偿不当:探头补偿电路用于消除探头本身的寄生电容和电感对信号的影响。如果探头补偿不当,会导致基线偏移。
3.示波器内部电路故障:示波器内部电路的故障,例如放大电路、偏置电路或电源电路出现问题,都可能导致基线不归零。
4.信号源存在直流偏置:信号源本身存在直流偏置,也会导致示波器显示的波形基线偏移。
5.示波器设置错误:一些示波器的设置,例如耦合模式(DC/AC)、触发模式、时间基准等,如果设置不正确也会导致基线不归零。
6.环境因素:周围环境的电磁干扰、温度变化、湿度变化等因素也会影响示波器的正常工作,从而导致基线不归零。
二、解决方法:
针对不同的原因,解决方法也各不相同:
1.检查探头接地:确保探头接地线完好无损,并牢固地连接到示波器和被测电路的地线上。如果探头接地线断裂,需要更换新的探头。
2.调节探头补偿:使用探头上的补偿旋钮,调整探头补偿电路,直到基线回归零点。
3.检查示波器内部电路:对于示波器内部电路故障,建议联系专业的维修人员进行检查和维修。
4.消除信号源直流偏置:如果信号源存在直流偏置,可以通过调整信号源的输出电压,或在信号源与示波器之间添加耦合电容来消除直流偏置。
5.调整示波器设置:检查示波器的耦合模式、触发模式、时间基准等设置,确保它们符合实验要求。
6.改善环境因素:尽量避免在强电磁干扰、温度变化剧烈、湿度变化过大的环境下使用示波器。
普源示波器基线不归零问题是比较常见的故障现象,可以通过上述方法进行排查和解决。在进行故障排除时,需要逐一检查各个环节,并根据具体情况采取相应的措施。在使用示波器时,需要注意一些细节,例如探头接地、探头补偿等,避免出现基线不归零的问题,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
