泰克信号发生器在测试音频DAC应用

　　泰克信号发生器，特别是其任意波形/函数发生器，在音频数字-模拟转换器(DAC)的测试中扮演着至关重要的角色。通过使用泰克信号发生器，工程师能够进行全面的音频DAC功能测试，评估其时钟频率工作范围，并优化其性能。本文将详细阐述泰克信号发生器在音频DAC测试中的具体应用，并结合其优越性，提供相关技巧和推荐型号。

　　二、应用场景

　　泰克信号发生器在音频DAC应用中主要用于以下方面：

　　音频ADC和DAC功能测试：信号发生器可以生成各种音频信号，包括正弦波、方波、三角波、噪声信号等，用于测试DAC的频率响应、谐波失真、信噪比、动态范围、总谐波失真加噪声(THD+N)等关键指标。

　　评估音频ADC和DAC的时钟频率工作范围：通过调节信号发生器的输出频率，可以测试DAC在不同时钟频率下的工作性能，例如测试其最大工作频率、时钟抖动对音频信号的影响等。

　　三、适用人群

　　泰克信号发生器适用于以下人群：

　　半导体公司：从事音频ADC和DAC设计的工程师，可以使用信号发生器进行芯片的性能测试和验证。

　　音频设备制造商：用于测试音频设备中使用的DAC的性能，确保其符合设计要求。

　　科研机构：科研人员可以使用信号发生器进行音频信号处理、音频系统建模等方面的研究。

　　四、泰克任意波形/函数发生器的优势

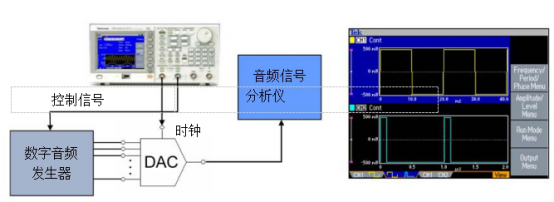

　　双通道，独立定时：双通道设计允许同时生成两个不同的信号，并以独立的定时模式运行。例如，通道1可以用于产生音频信号，而通道2可以用于驱动DAC的时钟信号，从而实现对DAC的精确控制。

　　优异的噪声和抖动性能：泰克信号发生器具有低噪声和低抖动性能，可以生成高质量的音频信号，确保测试结果的准确性。

　　丰富的信号类型和功能：泰克信号发生器支持多种信号类型和功能，例如任意波形、函数发生、扫频、脉冲产生等，可以满足不同测试需求。

　　五、技巧和提示

　　通道设置：在使用双通道任意波形/函数发生器驱动DAC时钟和控制音频信号时，应将通道1和通道2设置为“不同步”模式，以确保两个通道的信号独立运行。

　　外部时钟源：为了测试DAC的时钟频率工作范围，应使DAC测试电路板上的所有时钟源失效，并使用信号发生器提供的外部时钟源驱动DAC。

　　阻抗匹配：为了确保信号发生器输出的幅度能够准确显示，应将信号发生器的负荷阻抗设置与连接电路的阻抗相匹配。

　　六、推荐型号

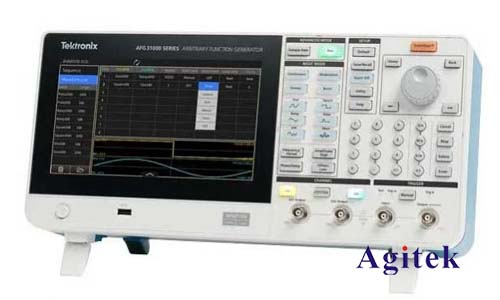

　　泰克AFG3252是一款非常适合音频DAC测试的任意波形/函数发生器。其拥有双通道、独立定时、低噪声、低抖动等优势，并支持多种信号类型和功能，可以满足各种测试需求。

　　泰克信号发生器，特别是其任意波形/函数发生器，是音频DAC测试中不可或缺的工具。其强大的功能和性能可以帮助工程师进行全面的测试，评估DAC的性能，并优化其设计，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
