普源DS1104Z-S Plus示波器测电压的使用方法

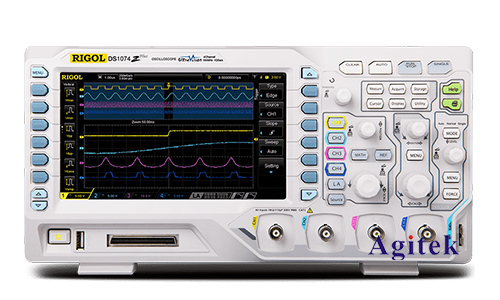

　　普源DS1104Z-S Plus是一款功能强大且操作简便的数字示波器，广泛应用于科研、教学和工业领域。其强大的功能和便捷的操作性使其成为测量电压信号的理想工具。本文将详细介绍使用普源DS1104Z-S Plus示波器测量电压信号的步骤和技巧，并提供一些实用经验，以帮助用户更好地掌握示波器的使用方法。

　　一、连接示波器和被测信号

　　1.选择合适的探头：普源DS1104Z-S Plus示波器通常配备1X和10X探头。1X探头用于测量较高电压信号，10X探头用于测量较低电压信号。选择合适的探头取决于被测信号的电压范围。

　　2.连接探头：将探头的BNC端连接到示波器的CH1或CH2输入通道，将探头的探针连接到被测信号的测试点。

　　3.接地：将探头的接地夹连接到被测电路的公共接地点。确保接地良好，以避免干扰。

　　二、设置示波器参数

　　1.选择合适的电压量程：根据被测信号的电压范围选择合适的电压量程。示波器通常提供多种电压量程选择，例如1V、2V、5V、10V等。

　　2.设置时间刻度：选择合适的水平时间刻度，以观察信号的完整波形。可以通过调整水平刻度旋钮或使用鼠标拖动波形来调整时间刻度。

　　3.选择耦合方式：根据被测信号的特点选择合适的耦合方式。常见的耦合方式包括直流耦合（DC）、交流耦合（AC）和地耦合（GND）。

　　4.设置触发方式：选择合适的触发方式，以确保示波器稳定地捕获信号。常用的触发方式包括边沿触发、斜率触发和脉冲触发。

　　5.设置探头补偿：如果使用10X探头，需要进行探头补偿，以确保信号的准确性。

　　三、观察和测量电压信号

　　1.观察信号波形：观察示波器屏幕上的信号波形，确认信号是否符合预期。

　　2.测量电压值：使用示波器上的光标测量工具测量信号的峰峰值、峰值、平均值、有效值等参数。

　　3.分析信号特性：根据测量结果分析信号的频率、周期、幅值、相位等特性。

　　四、其他注意事项

　　安全第一：在使用示波器测量电压信号时，务必注意安全，避免触电。

　　探头选择：选择合适的探头类型，以确保测量结果的准确性。

　　接地连接：确保探头的接地夹连接到被测电路的公共接地点，以避免干扰。

　　触发设置：设置合适的触发方式，以确保示波器稳定地捕获信号。

　　波形观察：仔细观察信号波形，分析信号的特性。

　　数据记录：将测量结果记录下来，方便后续分析。

　　五、示例

　　假设我们需要测量一个正弦波信号的电压值。首先，选择合适的探头，将探头连接到示波器和被测信号的测试点。然后，设置合适的电压量程、时间刻度和耦合方式，以观察信号波形。接下来，设置合适的触发方式，以确保示波器稳定地捕获信号。最后，使用光标测量工具测量信号的峰峰值、峰值等参数，并分析信号的频率、周期等特性。

　　使用普源DS1104Z-S Plus示波器测量电压信号是一个相对简单的过程，但需要遵循正确的步骤和技巧。本文提供了详细的步骤和一些实用经验，以帮助用户更好地掌握示波器的使用方法，并准确地测量电压信号，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
