普源DS1102Z-E示波器测试纹波方法

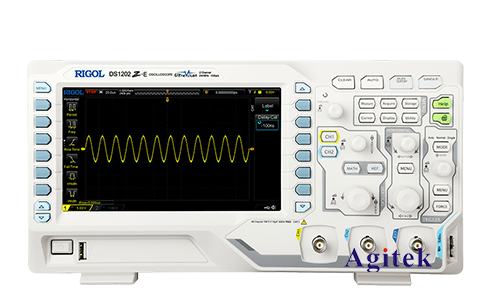

　　普源DS1102Z-E示波器是一款功能强大、操作简便的入门级示波器，广泛应用于电子工程、教学科研等领域。纹波测试是示波器一项重要功能，用于测量直流信号中叠加的交流信号，例如电源纹波、音频信号等。本文将介绍如何使用普源DS1102Z-E示波器进行纹波测试，并分享一些实用的技巧。

　　准备工作

　　在进行纹波测试之前，需要准备好以下设备和工具：

　　普源DS1102Z-E示波器

　　被测信号源：例如电源、音频发生器等

　　测试探头：示波器探头或其他适合的探头

　　连接线：用于连接信号源和示波器

　　操作步骤

　　1.连接电路:将被测信号源与示波器的通道输入连接，并确保连接线牢固可靠。

　　2.设置示波器:

　　打开示波器电源，选择合适的测量通道，并设置通道耦合方式为AC耦合。

　　调整示波器的时基和垂直刻度，使信号波形清晰可见。

　　选择合适的测量模式，例如FFT(快速傅里叶变换)模式，用于分析信号的频率成分。

　　3.测量纹波:

　　利用示波器自带的测量功能，测量信号的峰峰值电压（Vp-p），或使用示波器的FFT模式，分析纹波信号的频率和幅值。

　　对于电源纹波，通常测量其峰峰值电压，并将其与电源规格进行比较，以评估其质量。

　　4.分析结果:

　　根据测量结果，分析纹波信号的频率、幅值等特性，并判断其是否符合要求。

　　若纹波过大，需要分析其原因并采取措施进行改善。

　　技巧分享

　　选择合适的探头:选择合适的探头可以有效减少测量误差，例如，使用高阻抗探头可以有效地测量高阻抗信号。

　　设置合适的测量模式:根据测试需求选择合适的测量模式，例如，FFT模式可以分析信号的频率成分，而直流耦合模式可以测量信号的平均值。

　　合理调整时间刻度:将时间刻度调整到合适的范围，可以有效地观察信号的细节。

　　利用示波器的辅助功能:利用示波器的辅助功能，例如数学运算功能、触发功能等，可以帮助更准确地测量和分析纹波信号。

　　应用场景

　　电源纹波测量:测量电源输出电压的纹波，评估其质量。

　　音频信号分析:分析音频信号的频率和幅值，判断其音质。

　　电路故障诊断:通过分析信号的纹波，帮助诊断电路故障。

　　教学科研:在教学科研中，用于演示和分析纹波现象。

　　使用普源DS1102Z-E示波器进行纹波测试是一项简单易行的任务，掌握本文介绍的步骤和技巧，可以帮助您快速完成纹波测试，并分析其特性，从而更好地了解信号的质量和电路的运行状态，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
