普源示波器测脉冲宽度

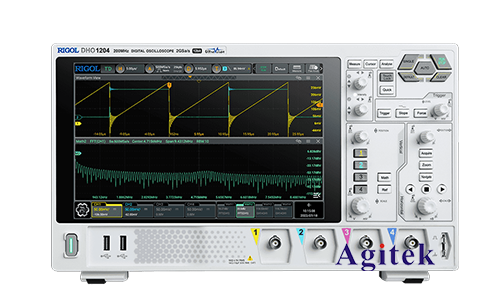

　　在电子技术领域，脉冲信号是常见的信号类型之一。脉冲宽度作为其重要的参数，直接影响着信号的特性和应用范围。因此，准确测量脉冲宽度对于信号分析和系统设计至关重要。普源示波器作为一种常用的信号测量仪器，其强大的功能和易用性使其成为测量脉冲宽度的理想选择。

　　本文将以普源示波器为例，详细讲解如何测量脉冲宽度，并提供操作步骤、参数设置、测量结果的解读以及注意事项，帮助您快速掌握脉冲宽度测量技巧。

　　一、准备工作

　　1.连接示波器:将待测信号源连接到示波器的通道输入端，并确保连接线良好。

　　2.设置通道参数:

　　选择合适的通道输入范围，以确保信号在示波器屏幕上清晰可见。

　　设置合适的耦合方式，根据信号类型选择AC耦合或DC耦合。

　　设置探头补偿，以确保信号测量准确性。

　　3.设置时间刻度:调整时间刻度，使脉冲信号在屏幕上完整显示。

　　4.设置触发方式:选择合适的触发方式，以稳定地捕捉脉冲信号。建议使用边沿触发，并根据信号特点选择上升沿或下降沿触发。

　　二、测量操作步骤

　　1.观察信号波形:观察示波器屏幕上的信号波形，确保其清晰可见且稳定。

　　2.使用光标测量:使用示波器内置的光标功能，将两个光标分别放置在脉冲信号的上升沿和下降沿，并读取光标之间的水平距离。此距离即为脉冲宽度。

　　3.使用自动测量功能:普源示波器通常具有自动测量功能，可以自动识别脉冲宽度并显示在屏幕上。

　　4.设置测量精度:根据实际需要设置测量精度，通常使用示波器提供的精度设置功能。

　　三、测量结果的解读

　　示波器上显示的脉冲宽度通常以时间单位表示，例如毫秒(ms)、微秒(μs)、纳秒(ns)等。

　　根据测量结果，您可以进一步计算其他参数，例如：

　　脉冲频率:频率=1/脉冲宽度

　　占空比:占空比=脉冲宽度/周期

　　四、注意事项

　　1.信号稳定性:确保信号源输出的脉冲信号稳定，避免测量误差。

　　2.触发设置:正确的触发设置对于准确测量脉冲宽度至关重要。

　　3.探头补偿:探头的补偿设置会影响测量精度，因此需要仔细校准。

　　4.示波器精度:示波器自身的精度会影响测量结果的精度。

　　5.测量环境:测量环境的温度、湿度等因素也可能会影响测量结果。

　　本文详细介绍了使用普源示波器测量脉冲宽度的操作步骤、参数设置、测量结果的解读以及注意事项。希望本文能够帮助您更好地理解脉冲宽度测量方法，并提高您的测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
