泰克信号发生器测抗电源干扰能力

　　本文将详细介绍泰克信号发生器在电子系统抗电源干扰能力测试中的应用，并结合实际情况展开延伸讲解。首先，我们将阐述测试目的和适用范围，接着深入探讨任意波形/函数发生器的优势以及测试技巧。最后，我们将推荐合适的泰克信号发生器型号，并列举测试所需的硬件设备。

　　一、测试目的及适用范围

　　目的：确定电子系统（如PC主板、汽车电子器件等）在电源开关、瞬态信号和电源干扰等情况下，其电路的反应和抗干扰能力。

　　适用范围：适用于从事计算机、外设、嵌入式系统或汽车电子等领域的设计工程师。

　　二、任意波形/函数发生器的优势

　　泰克信号发生器，特别是任意波形/函数发生器，在测试电子系统抗电源干扰能力方面具有独特的优势：

　　ArbExpressTM强大的波形创建和编辑功能：允许用户自由创建各种复杂波形，模拟实际环境中的电源干扰情况，例如开关噪声、电磁脉冲、瞬态电压等。

　　简便易用，仪器体积小：操作简单直观，便于工程师在不同测试场景下灵活使用。

　　三、测试技巧和提示

　　为了获得准确的测试结果，需要遵循以下技巧和提示：

　　阻抗匹配：配置发生器的负荷阻抗设置，使其与连接电路的阻抗相匹配，确保信号幅度准确显示。

　　Point Draw Table：如果测试波形形状以时间值和幅度值形式给出，可以使用ArbExpress中的Point Draw Table功能输入这些值，精确创建所需的波形。

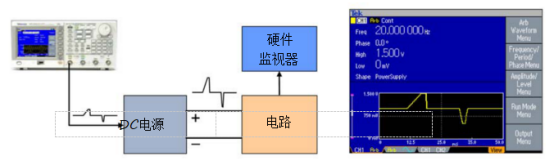

　　四、测试所需硬件设备

　　信号发生器：泰克AFG3000系列信号发生器，其丰富的功能和高精度，能有效模拟各种电源干扰信号。

　　监视器：用于观察测试过程中电子系统的响应。

　　直流电源：为测试电路提供稳定的电源。

　　电路：被测试的电子系统电路。

　　泰克信号发生器在电子系统抗电源干扰能力测试中起着至关重要的作用。其灵活的功能和易用性，为工程师提供了强大的工具，帮助他们设计出更可靠的电子系统，并在日益复杂的电磁环境中获得更高的抗干扰能力。
