是德DSOX3054G示波器测晶振波形

　　晶振，即石英晶体谐振器，是电子电路中不可或缺的元件，其作用是提供稳定的时钟频率，为电路的正常运作提供时间基准。在电路设计与调试过程中，准确测量晶振的波形至关重要，而示波器是完成此项任务的**工具。本文将以是德科技DSOX3054G示波器为例，详细阐述如何使用示波器测量晶振波形，并介绍相关的操作步骤、注意事项以及典型波形分析方法。

　　一、准备工作

　　在开始测量之前，需要准备以下材料和工具：

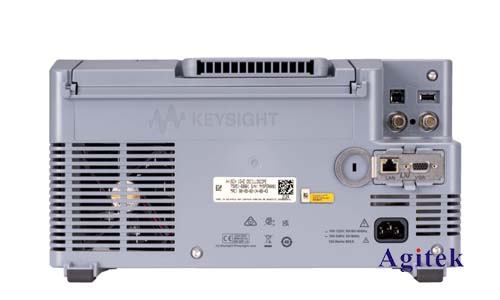

　　是德科技DSOX3054G示波器：该示波器具有高带宽、高采样率和丰富的测量功能，适用于多种应用场景。

　　被测晶振：确保晶振型号、频率与电路设计相符。

　　探头：选择合适的探头，例如高频探头或示波器自带的探头。

　　连接线：用于连接示波器和被测电路。

　　电路板：用于搭建测试电路。

　　二、测量步骤

　　1.连接电路：将被测晶振接入电路板，并根据实际情况选择合适的连接线。

　　2.连接示波器：将探头连接到示波器，并用探头夹具夹住晶振的输出引脚。

　　3.设置示波器参数：

　　时间刻度：根据晶振频率，选择合适的时间刻度，例如：

　　10MHz晶振：时间刻度设置为100ns/div或更小。

　　100kHz晶振：时间刻度设置为10us/div或更小。

　　电压刻度：根据晶振的输出电压，选择合适的电压刻度，一般设置为1V/div或更小。

　　触发方式：选择合适的触发方式，例如边缘触发或斜率触发。

　　耦合方式：根据实际情况选择AC耦合或DC耦合。

　　4.观察波形：观察示波器显示的晶振波形，并根据波形特征进行分析。

　　5.测量参数：使用示波器的测量功能，测量晶振波形的频率、幅值、占空比等参数。

　　三、典型波形分析

　　晶振波形通常呈现出正弦波或方波形状。

　　正弦波：正弦波形的特征是周期性变化的电压，其振幅和频率是固定的。

　　方波：方波形的特征是具有陡峭的上升沿和下降沿，其占空比是稳定的。

　　四、注意事项

　　探头影响：探头的电容和电感会对晶振信号造成一定的衰减和畸变，选择合适的探头可以减小这种影响。

　　地线连接：确保示波器的接地线与被测电路的接地线连接良好，避免地线环路产生噪声。

　　频率选择：选择合适的示波器带宽，确保可以准确地测量晶振信号的频率。

　　安全操作：注意示波器的安全操作规程，避免触电或损坏设备。

　　使用是德DSOX3054G示波器测量晶振波形是电路调试和设计中一项重要的技能。通过合理的连接、设置和波形分析，可以准确地测量晶振的频率、幅值、占空比等参数，为电路的正常运作提供可靠的保障，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
